El circuito presentado puede ser intercalado entre una antena de AM para ondas medias y cortas e incluso una antena de FM y TV de VHF para aumentar las intensidades de las señales y posibilitar mejor recepción.
La alimentación es hecha por una batería de 9 V y como el consumo es muy bajo, su durabilidad será muy grande. Por supuesto, existe la posibilidad de utilizar una fuente simple que, en este caso, no necesita estabilizarse.
Los transistores equivalentes se pueden utilizar y los capacitores deben ser todos cerámicos. Las conexiones de entrada y salida del circuito deben ser bien cortas y, preferiblemente, el aparato debe instalarse dentro de una cajita metálica que sirva de blindaje.

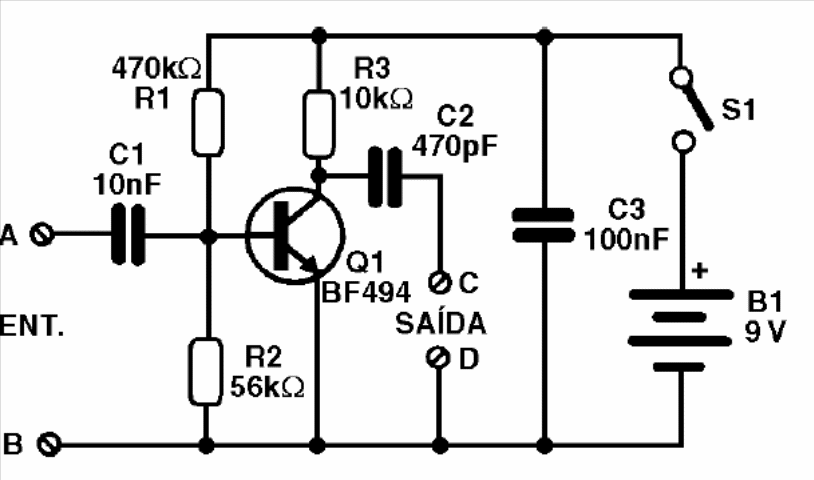

En la figura 1 tenemos el diagrama completo del reforzador de señales o amplificador de antena.

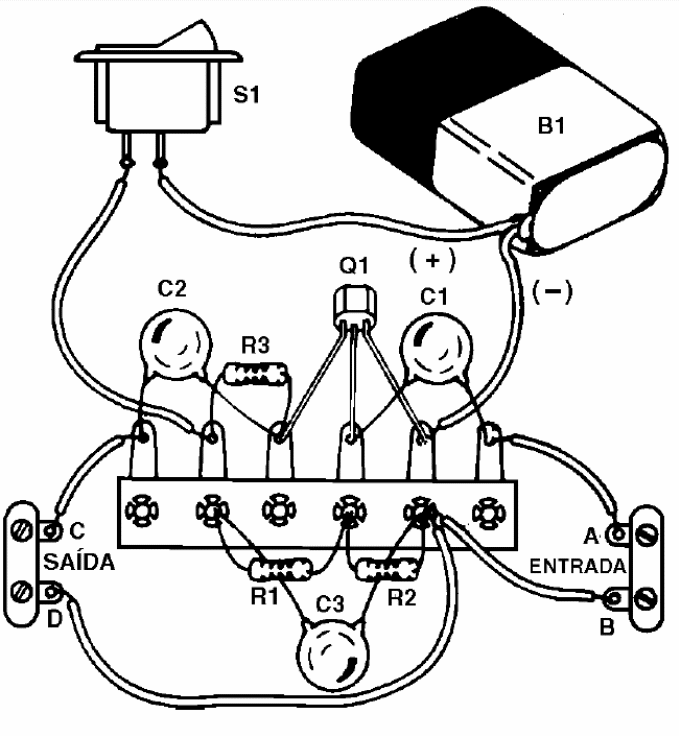

El montaje no es crítico, pudiendo ser realizado en un pequeño puente de terminales conforme muestra la figura 2. Por supuesto, un montaje mejor sería la realizada en una placa de circuito impreso.
En este caso utilizamos conectores de entrada y salida para línea paralela de 300 ohms. Sin embargo, se pueden utilizar conectores coaxiales si éste es el tipo de cable usado. Para los receptores AM las entradas y salidas corresponden a la antena y la tierra.

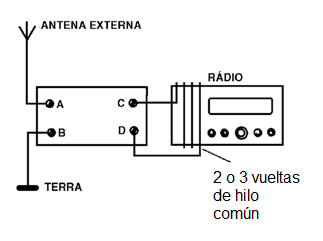

En la figura 3 tenemos un modo de usar el amplificador con una radio AM.
Lista de material
Q1 - BF494 o equivalente - Transistores NPN de RF
R1 - 470k x 1/8 W - resistor - amarillo, violeta, amarillo
R2- 56k x 1/8 W - resistor - verde, azul, naranja
R3 - 10k ax 1/8 W - resistor - marrón, negro, naranja
C1 - 10nF - capacitor de cerámica
C2 - 470 pF - capacitor de cerámica
C3 - 100 nF - capacitor de cerámica
S1 - Interruptor simple
B1 - 9 V - batería
Varios:
Puente de terminales, conector de batería, caja para montaje, hilos, soldadura, etc.
