Con la disponibilidad de células solares de bajo costo y también de LED de alto brillo con excelente luminosidad, podemos elaborar un circuito didáctico que muestra cómo luz puede ser convertida en energía eléctrica y luego almacenada en un capacitor. Al conectar el condensador a un LED, la energía almacenada se convertirá de nuevo en luz.

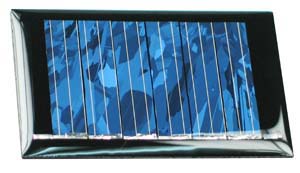

Demostramos este circuito en el Evento Cultural del Colegio Mater Amabilis en 2012, usando un LED blanco de alto brillo y dos células solares obtenidas en la Electrónica Rey del Sonido (WWW.reidosom.com.br).
Basta observar la polaridad y conectar el capacitor a las dos celdas a las dos células que deben ser asociadas en serie. Después de dejar las celdas iluminadas durante algún tiempo para cargar el condensador, el LED parpadeará como se indica. De esta forma, el LED parpadeará durante algún tiempo antes de que la carga del capacitor se agote. En la figura abajo la conexión de los elementos.
Lista de material
LED - LED parpadeante
C1 - Capacitor de 1 500 a 4 700 uF x 12 V o más
SC1, SC2 - Células solares
Varios:
Hilos, soldadura, luminaria o fuente potente de luz.
