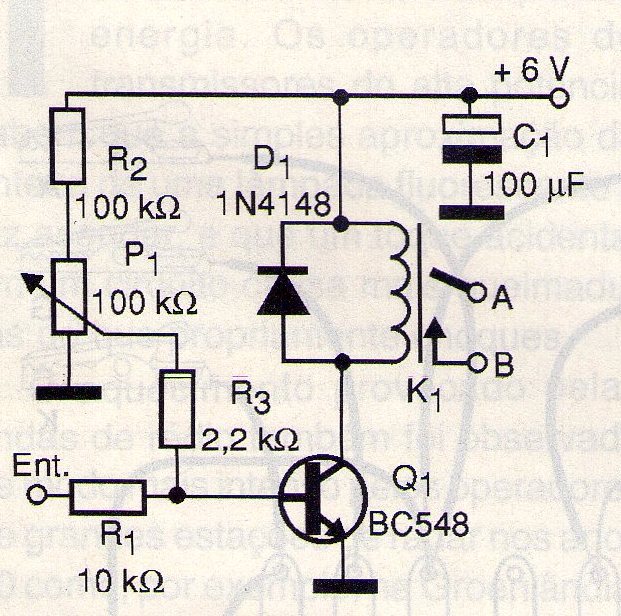

Una forma de obtener una gran sensibilidad a un relé es haciendo su disparo por un circuito electrónico. El circuito presentado en la figura 1 tiene precisamente este propósito.
Con él, los voltajes mínimos de voltios y corrientes de fracción de microamperios pueden disparar un relé común 6 de V. Si el relé tiene dos contactos, podemos utilizar la segunda para añadir un sistema de bloqueo.
Con el sistema de cierre, un breve pulso en la entrada cierra los contactos de relé para mantenerlo en esta manera por tiempo indefinido. Para desarmar el relé se desconecta por un momento su alimentación.

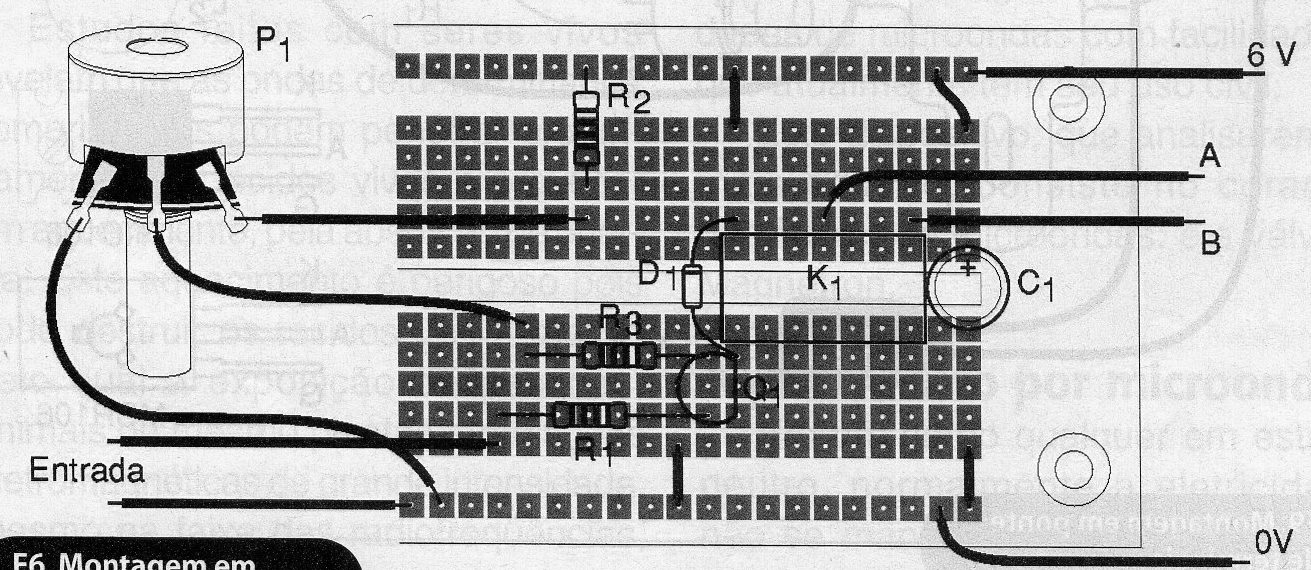

En la figura 2 tenemos una manera de hacer el conjunto con una matriz de contactos o una placa universal, con el mismo patrón.
Tenga en cuenta que es un relé con basado DIL similar a un circuito integrado 14 pinos. Lo que puede ser controlada por este circuito depende de la capacidad de los contactos del relé utilizados.

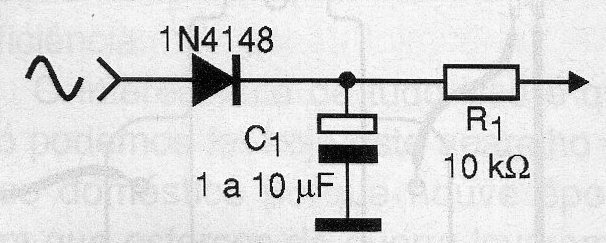

P1 debe ajustarse de modo que el relé esté en la línea de fuego. Con la adición del circuito mostrado en la figura 3, el relé puede ser controlado por señales de corriente alterna.
El relé tiene una corriente de bobina de 100 mA y transistores equivalentes podría ser utilizado sin problemas. También, transistores PNP se pueden utilizar con la inversión de polaridad de la fuente y el diodo D1.
Lista de los materiales
Q1 - BC548 o equivalente - transistor NPN de uso general
D1 - 1N4148 - diodo de uso general
P1 - 100 k ohmios - potenciómetro
R1 - 10 k ohms x 1/8 W - Resistor - marrón, negro, naranja
R2 - 100k ohms x 1/8 W - Resistor - marrón, negro, amarillo
R3 - 2.2 k ohms x 1/8 W - Resistor - marrón, negro, rojo
K1 - Relé 6 V a 100 mA
B1 - 6 V - 4 baterías o fuente
C1 - 100 uF x 12 V - capacitor electrolítico
Varios:
Matriz de contacto o placa de circuito impreso universal, soporte de batería, alambre, soldadura, etc.
