Aquí damos un circuito simple hecho de material de descarte, ideal para aquellos que les gusta hacer diferentes experiencias. Es un oscilador tiene una frecuencia que depende de la luz que incide sobre un elemento sensible.
El elemento sensible puede ser un LDR o un fototransistor ordinaria, con menor sensibilidad. El circuito puede ser alimentado con 2 o 4 células.
Lo que hemos descrito es un tipo de oscilador Hartley cuya frecuencia está influenciada por el circuito de realimentación, donde ponemos un sensor. Este sensor consiste en un foto-resistor común, un componente cuya resistencia depende de la intensidad de la luz que incide sobre su superficie sensible.

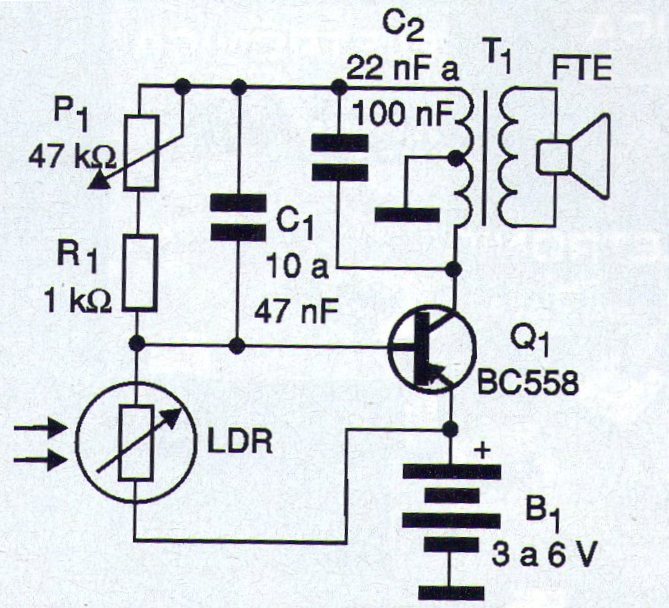

Podemos utilizar este circuito para dar explicaciones sobre el principio de funcionamiento de foto-alarmes y fotosensores. En la Figura 1 tenemos el diagrama completo del oscilador solar.

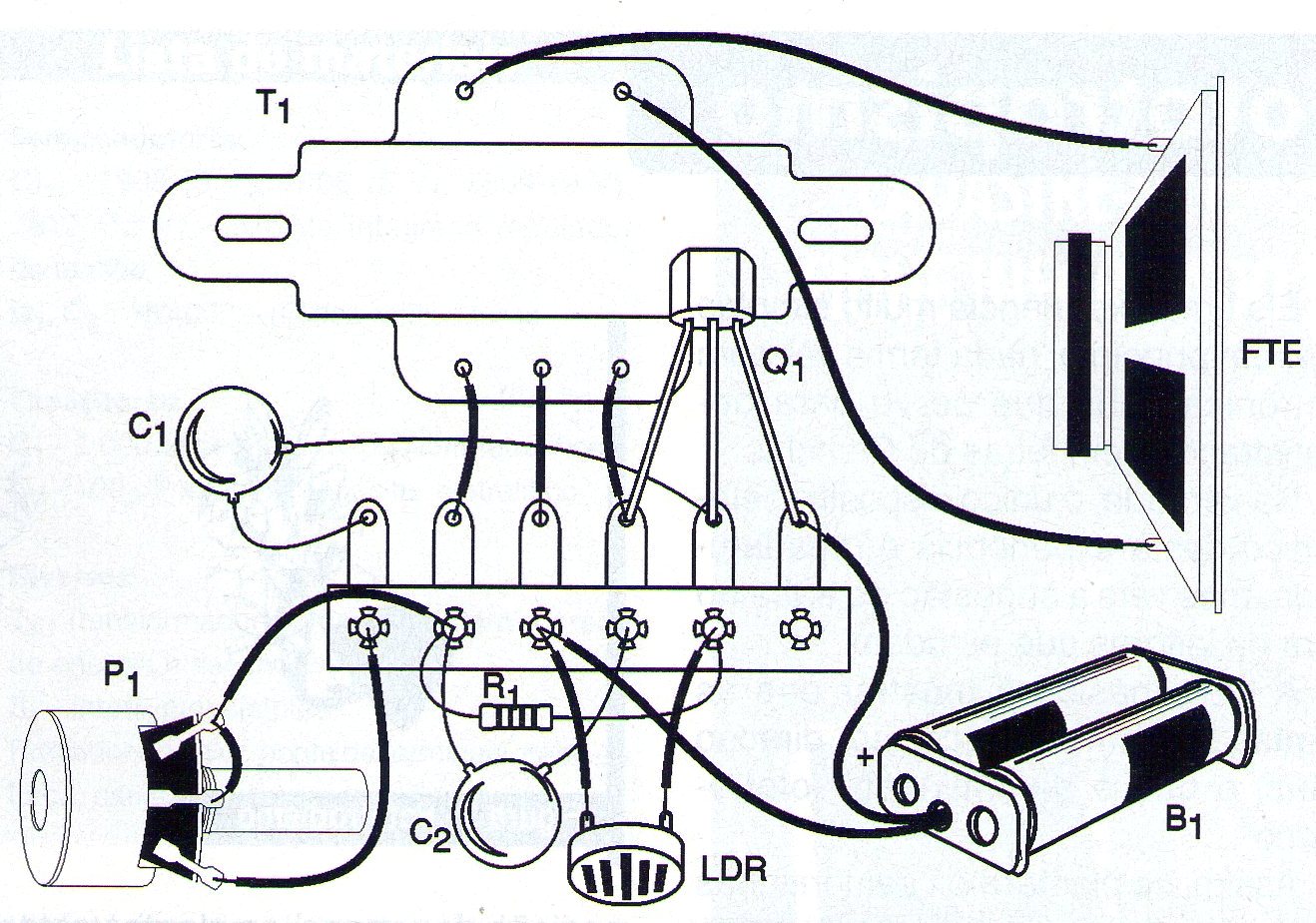

El montaje de los componentes se basa en un puente de terminales como se muestra en la Figura 2.
E l transformador T1 es el único componente crítico. Utilizamos un transformador de salida tomada de una radio transistor fuera de uso. Este componente se identifica fácilmente por estar conectado al altavoz. Hay otro transformador en el circuito que normalmente no está conectado al altavoz. Este transformador, no sirve para este proyecto.
El capacitor C1 puede tener valores entre 10 nF y 100 nF y es de cualquier tipo. Lo mismo es cierto para C2 que puede tener valores entre 22 nF a 100 nF. El resistor es de 1/8W y sus valores pueden estar entre 47k ohms y 470 k ohms.
El parlante también puede ser de cualquier tipo con 8 ohmios de impedancia. Para la alimentación se puede utilizar dos o cuatro baterías pequeñas. El transistor permite que se use cualquier equivalente PNP para fines generales incluyendo el del pequeño de la radio que el transformador se ha eliminado.
Incluso los viejos transistores de germanio se pueden probar. El único punto importante es en la colocación del transistor ya que necesitamos saber la disposición de sus terminales para identificar el colector, emisor y la base.
Para el sensor puede utilizar cualquier LDR común o bien un transistor de potencia como el 2N3055 que ha sido retirado de la parte superior de la carcasa para exponer lo chip semiconductor a la luz.
Para probar el dispositivo, sólo hay que poner las pilas y ajustar P1. Después de que el oscilador se ajusta a "sonar el silbato" hacer sombra sobre el sensor y ver cómo afecta el tono del sonido producido.
Para tener una acción direccional del sensor, instalarlo en un pequeño tubo de cartón. El mejor punto de funcionamiento se produce en el rango de oscilación de extremos.
LISTA DE MATERIALES
Semiconductores:
Q1 - BC558 o transistor PNP para el uso general
LDR - común foto-resistor
R1 - 1 k ohms - marrón, negro, rojo
P1 - 47 k ohms - pot
C1 - 10 a 47 nF - poliéster o de cerámica
C2 - 22 nF a 100 nF - poliéster o de cerámica
Varios:
FTE - 8 ohmios x 10 cm - altavoz común
T1 - transistor transformador de salida - véase el texto
B1 - 3 o 6 V - 2 o 4 células pequeñas
Puente de terminales, soporte de la batería, caja de montaje, cables, soldadura
