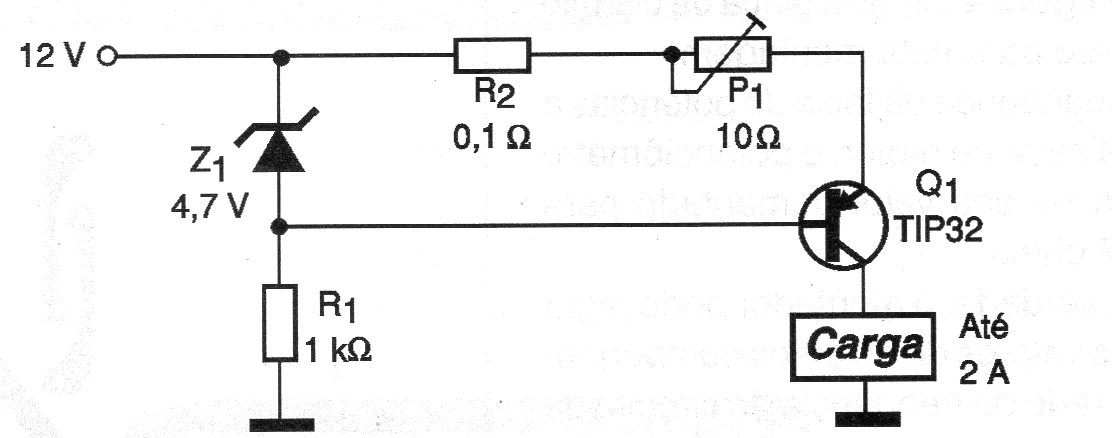

La finalidad del circuito de la figura 1 es alimentar una carga con una corriente constante hasta 2 A a partir de alimentación de 12 V.
Las cargas pueden ser elementos de calefacción, motores, solenoides y otros dispositivos que necesitan una corriente constante para su funcionamiento.
La intensidad de la corriente se ajusta en el potenciómetro de hilo de 10 ohmios.
El diodo zener puede ser de tensiones cercanas a 4,7 V con 400 mW a 2 W de disipación.
El resistor R2 debe ser preferiblemente de hilo pudiendo ser improvisado con la conexión de 5 resistores de 0,47 ohms x 0,5 W en paralelo.
El transistor Q1 admite equivalentes de igual o mayor capacidad de corriente y debe montarse en un buen radiador de calor.

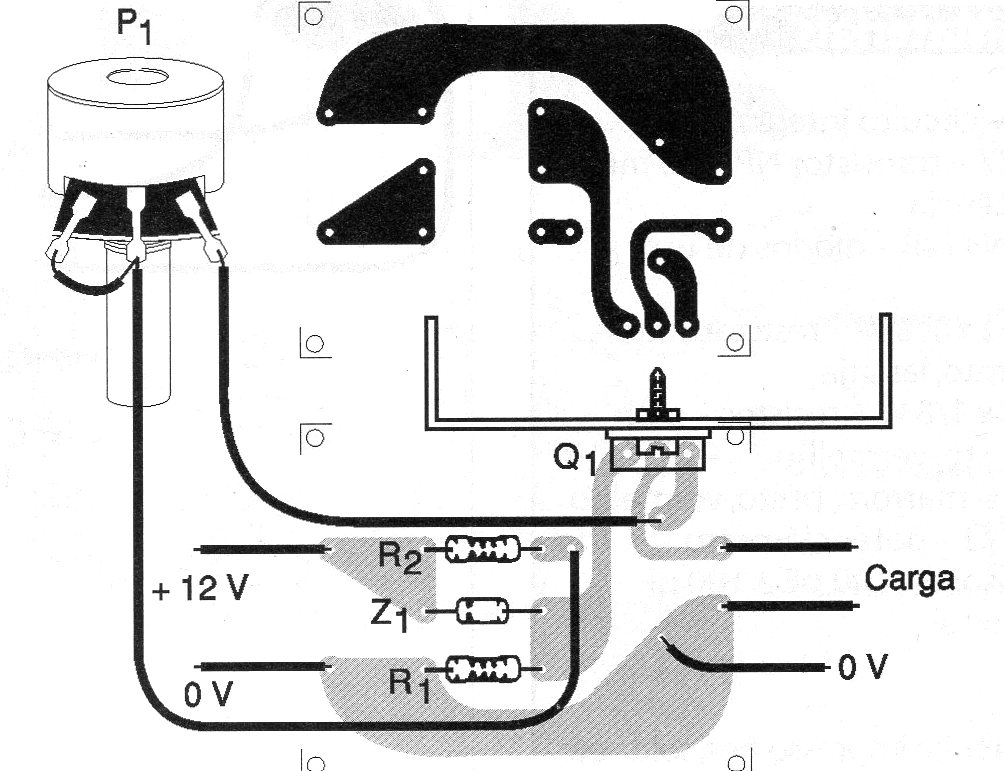

En la figura 2 tenemos una sugerencia de placa de circuito impreso para el montaje.
Observe que las pistas de mayor corriente deben ser más anchas.
Lista de material
Q1 - TIP32 o equivalente - transistores PNP de potencia
Z1 - Diodo zener de 4,7 V x 400 mW o equivalente - BZX79C4V7 o equivalente)
R1 - 1 k ohms x 1/8 W - resistor - marrón, negro, rojo
R2 - 0,1 ohms x 1 W o mayor - resistor de hilo
P1 - 10 ohms - potenciómetro de hilo
Varios:
Placa de circuito impreso, radiador de calor para el transistor, hilos, soldadura, etc.
