Este sencillo aparato hace que una lámpara se encienda después de un tiempo que se puede ajustar entre unos segundos y más de media hora.
Podemos usarlo como temporizador para la fijación de tiempo para baño de placas de circuito impreso, partidas de ajedrez, tiempo de respuesta de cuestionarios en escuelas o empresas y en muchas otras aplicaciones similares.
El circuito se alimenta con una tensión de 12 V que se puede obtener de fuente o batería. La indicación del tiempo se realiza a través de una lámpara, pero se puede sustituir por un relé o un bocadillo.

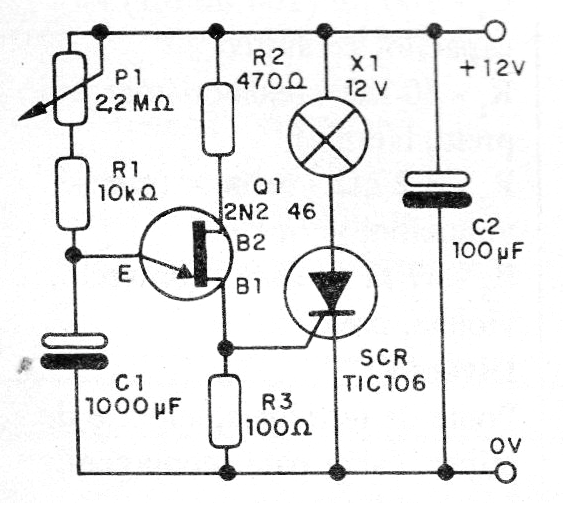

En la figura 1 tenemos el diagrama completo del aparato que tiene como base un transistor unijuntura y un SCR. P1 hace el ajuste del tiempo.
Para rearmar el circuito después de la temporización es necesario apagar su alimentación por un instante.

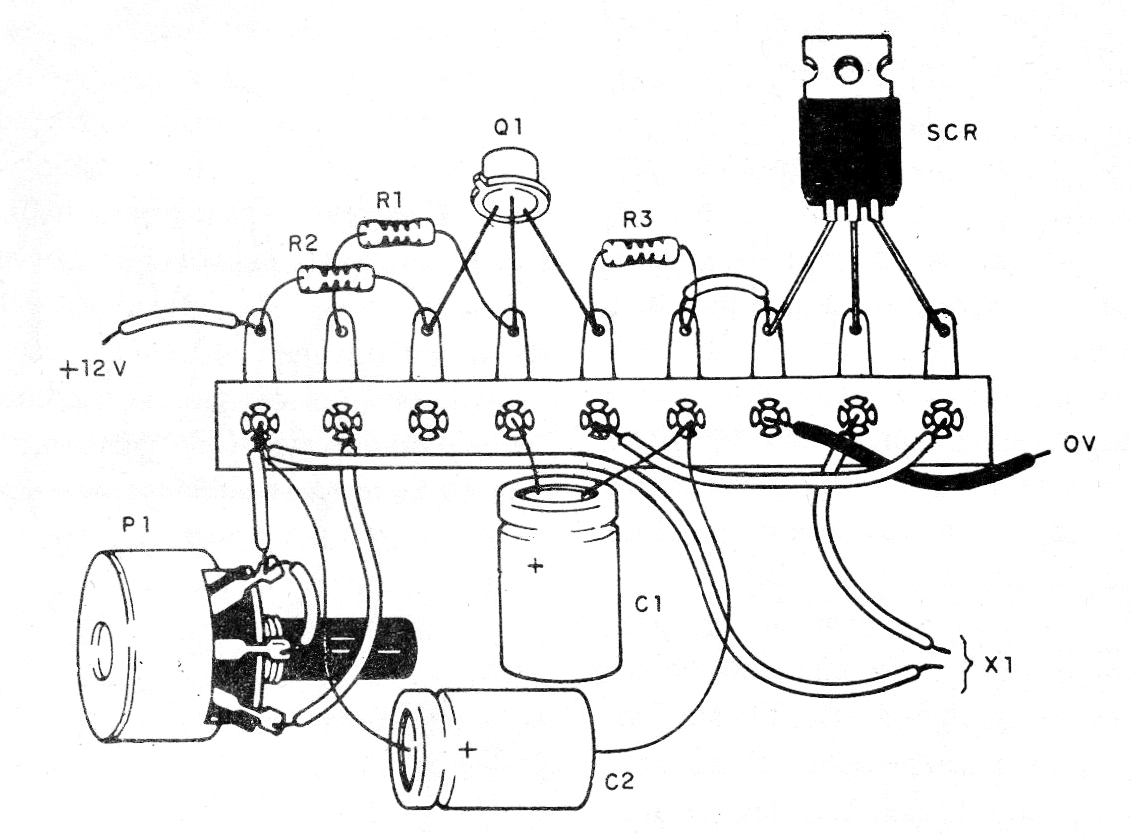

En la figura 2 tenemos el montaje del circuito en un puente de terminales.
El SCR no necesita un radiador de calor y una escala de tiempo se puede agregar al potenciómetro. El conjunto se puede montar en una pequeña caja de plástico.
Lista de material
Q1 - 2N2646 - transistores unijuntura
SCR - TIC106 - diodo controlado de silicio - cualquier tensión
X1 - 12 V - lámpara de 100 a 500 mA
C1- 1 000 uF a 2 200 uF-capacitor electrolítico para 16 V o más
C2 - 100 uF x 16 V-capacitor electrolítico
R1 - 10 k ohms x 1/8 W-resistor - marrón, negro, naranja
R2 - 470 ohms x 1/8 W-resistor - amarillo, violeta, marrón
R3 - 100 ohms x 1/8 W - resistor - marrón, negro, marrón
Varios:
Fuente de alimentación, puente de terminales, hilos, soldadura, caja para montaje, etc.
