Presentamos un circuito experimental con sólo dos transistores el cual, alimentado por pilas puede hacer que lámparas neón o fluorescente parpadeen en una frecuencia que puede ajustarse a 1 a cada minuto hasta 10 por segundo. El circuito es simple y puede ser usado en demostraciones o para señalización.
La idea básica de este proyecto es un oscilador de baja frecuencia que produce pulsos. Estos pulsos aplicados a un transformador tienen su tensión elevada hasta el punto de poder excitar lámparas fluorescentes o neón. Estas lámparas necesitan al menos 80 V para encender.
Por supuesto, los pulsos son de pequeña energía, pero el flash luminoso obtenido puede ser observado con facilidad, lo que posibilita el uso del aparato en señalización.

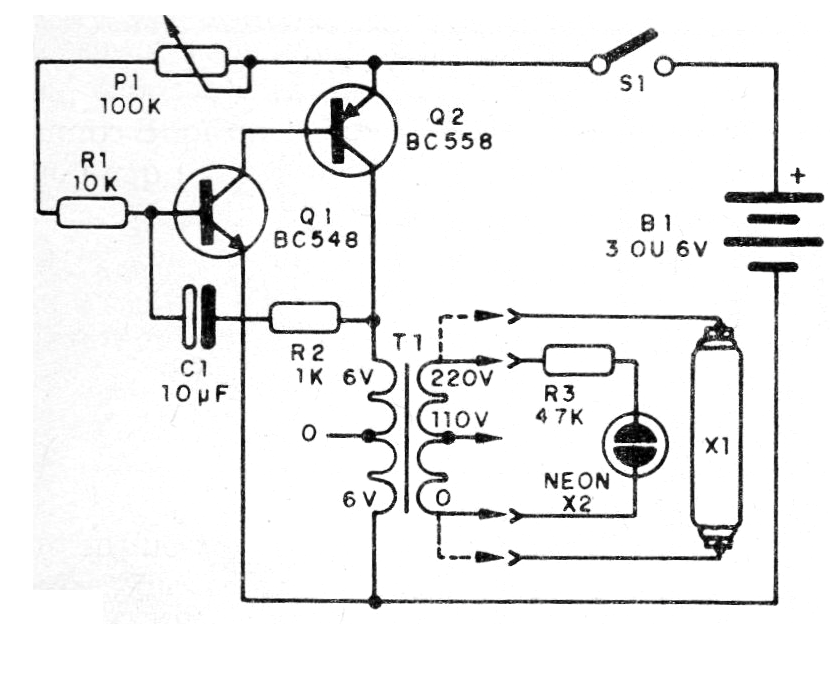

El interesante del circuito es que podemos alimentarlo con tensiones a partir de 3 V e incluso de 9 a 12 V con el uso del transistor TIP32 a Q2, con pulsos de mucha mayor intensidad. En la figura 1 tenemos el diagrama completo del aparato.

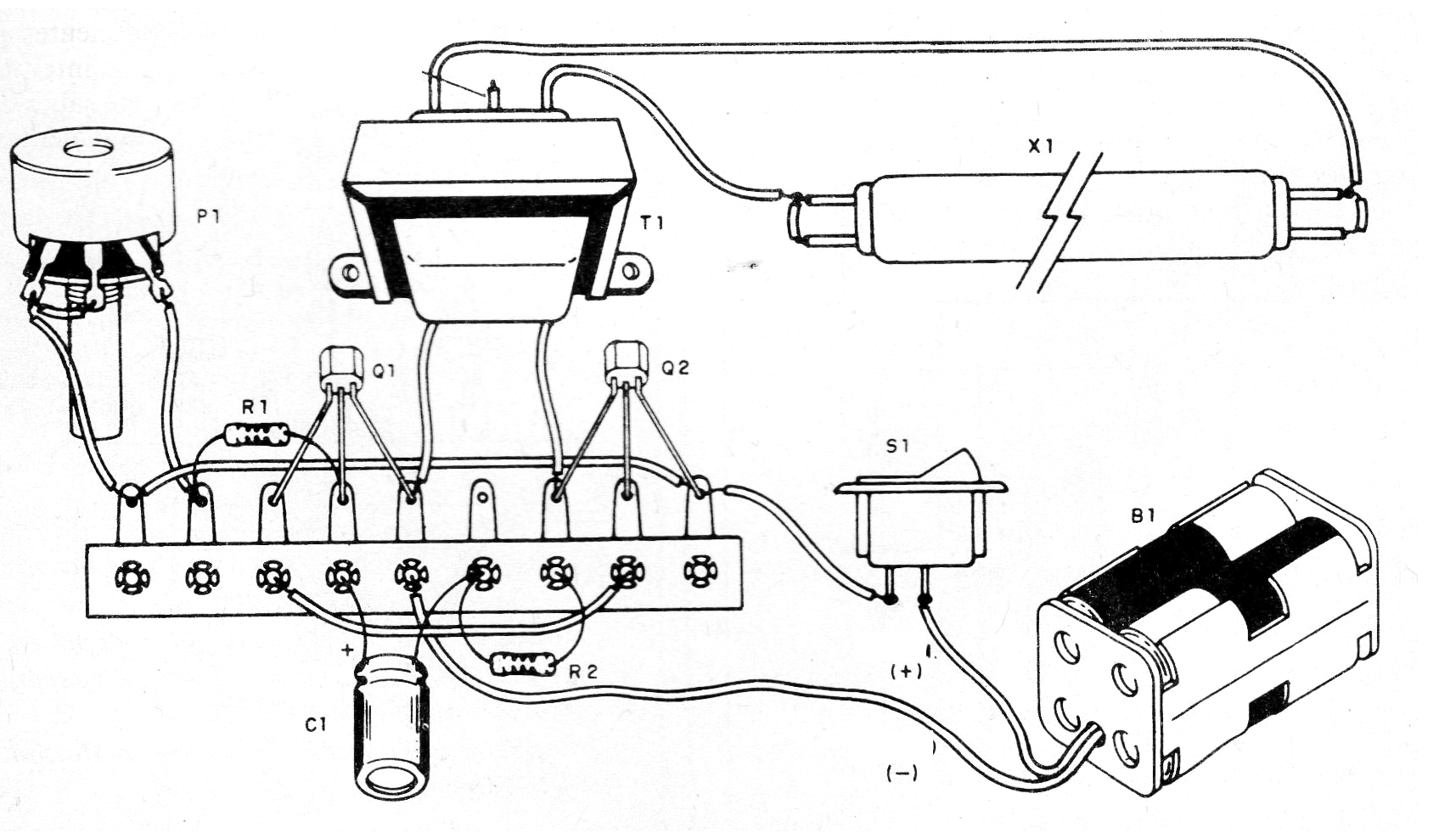

La disposición de los componentes en un puente de terminales se muestra en la figura 2.
El transformador es del tipo utilizado en fuentes de alimentación con un primario de 110 V o 220 V y secundario de 5 a 12 V con corriente de 100 a 500 mA. Conectaremos el devanado de 110 V o 220 V en la lámpara de neón o en la lámpara fluorescente.
Los hilos para la lámpara pueden ser largos, pero deben ser aislados, ya que la alta tensión puede causar choques en los que los toque.
Los demás componentes son comunes y el capacitor que determina la frecuencia puede tener valores de 1 uF hasta 10 uF. Los transistores admiten equivalentes y para tensiones mayores, utilice el BD136 o TIP32 para Q2.
La lámpara fluorescente no necesita ser nueva. Incluso las lámparas debilitadas que ya no funcionan en la red de energía se encender en este circuito. Estas lámparas pueden tener de 5 a 40 vatios. Para la lámpara de neón tipo común se pueden utilizar.
Lista de material
Q1 - BC548 o equivalente - transistores NPN de uso general
Q2 - BC558 o TIP32 - transistores PNP - ver texto
X1 - Lámpara fluorescente - ver texto
X2 - Lámpara neón - ver texto
T1 - Transformador de 110/220 V x 65 a 12 V de 100 mA a 500 mA
P1 - 100 k ohms - potenciómetro
S1- Interruptor simple
B1 - 3 a 12 V - pilas o batería
R1 - 10 k ohms x 1/8 W - resistor - marrón, negro, naranja
R2 - 1 k ohms x 1/8 W - resistor - marrón, negro, rojo
R3 - 47 k ohms x 1/8 W - resistor - amarillo, violeta, naranja
C1- 1 a 10 uF x 12 V o más - capacitor electrolítico
Varios: puente de terminales, soporte de pilas, caja para montaje, hilos, soldadura, etc.
