En este tipo de oscilador se emplea una red RC para desplazar la fase de la señal de realimentación de 180 grados de modo que pueda ser aplicada a la entrada inversora y así mantener las oscilaciones.

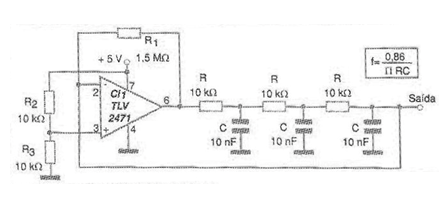

El circuito mostrado en la figura 1 utiliza un amplificador operacional con transistores de efecto de campo y opera alrededor de 1 kHz. La frecuencia se da en la fórmula junto al propio diagrama.
Observe que, gracias al uso de una red de referencia en la entrada no inversora, que fija la tensión en este punto en 2,5 V, no es necesario usar fuente simétrica y el circuito puede ser alimentado con sólo 5 V.
La señal generada es senoidal de buena calidad para otras frecuencias se recomienda recalcular C, manteniendo R en 10 k ohmios.
Una placa de circuito impreso para el montaje de este oscilador se sugiere en la figura 2.
Observe que la señal también se puede extraer de la salida del operacional, pero debe observarse la carga que se utilizará para que no cargue el circuito, impidiendo las oscilaciones o deformando la señal.
Lista de material
CI-1 - TLV2471 u otro amplificador operacional con FET en la entrada
R - 10 k ohms x 1/8 W - resistores
C - 10 nF - capacitores
R1 - 1,5 M ohms x 1/8 W - resistor
R2, R3 - 10 k ohms x 1/8 W - resistores
Varios:
Placa de circuito impreso, fuente de alimentación simple, hilos, soldadura, etc.
