Este pequeño electroimán es muy sofisticado con respecto a las versiones encontradas en otros lugares de este sitio en el sentido de que tiene un indicador LED de funcionamiento y un limitador de corriente para evitar el desgaste rápido de las pilas.
Un resistor en serie con el electroimán reduce un poco la corriente y el rendimiento, pero por otro lado evita desgaste rápido de la pila que causa con la conexión directa en la bobina de baja resistencia.

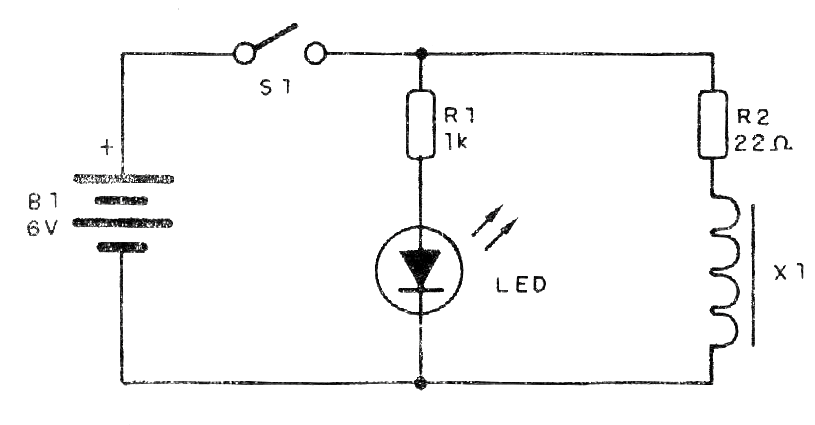

Usted podrá utilizar este circuito en clases de física, electromagnetismo e incluso electrónico como el juguete. En la figura 1 tenemos el circuito completo del electroimán.

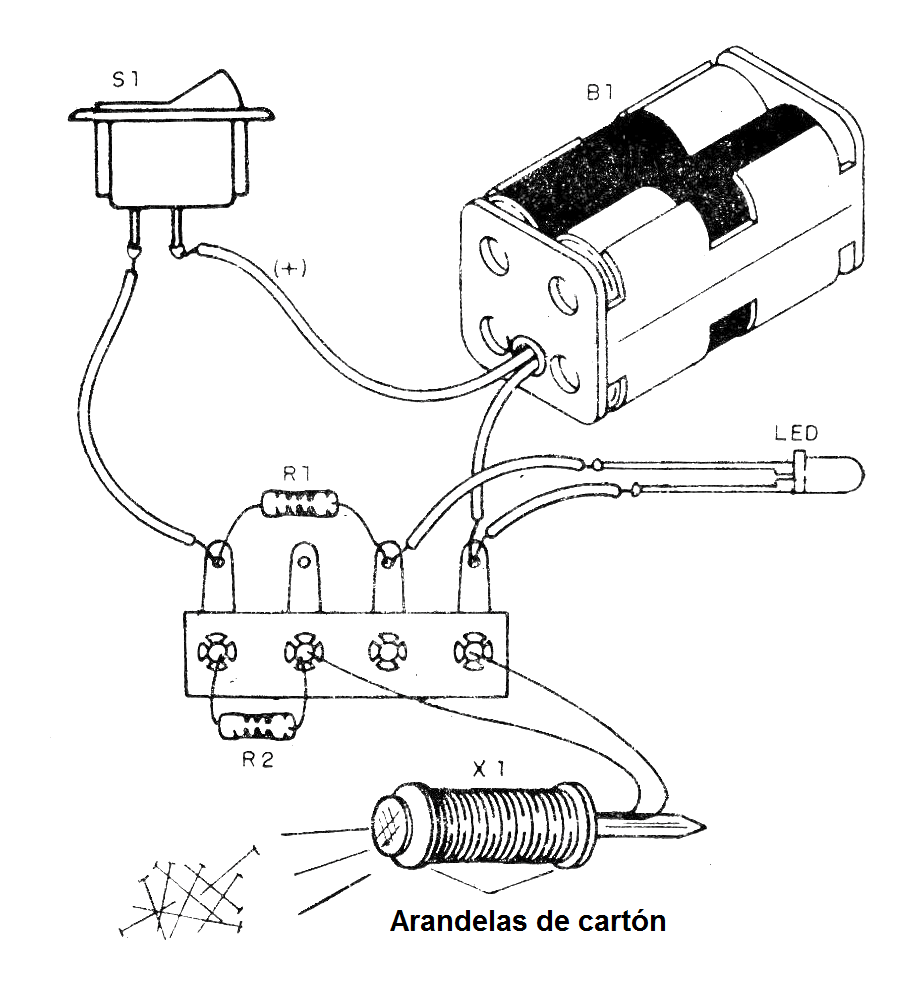

En la figura 2 tenemos el montaje de los componentes en un puente de terminales. El LED puede ser de cualquier color y el circuito también puede ser alimentado por una fuente de al menos 500 mA.
El electroimán X1 está formado por al menos 200 vueltas de alambre bien fino (32 o más fino) en un clavo el tornillo de 3 a 8 cm de longitud. De los pequeños arandelas de cartón para limitar el espacio de la bobina. Rasca bien las puntas del hilo esmaltado para que ellas toman soldadura.
Lista de material
LED - LED rojo común o de otro color
X1 - Electroimán - ver el texto
S1 - Interruptor simple
B1 - 6 V - 4 pilas pequeñas
R1 - 1k ohms x 1/8 W-resistor - marrón, negro, rojo
R2 - 10 a 22 ohms x 1 W - resistor - marrón, negro, negro el rojo, rojo, negro.
Varios: soporte de pilas, puente de terminales, hilos, soldadura, material para el electroimán, etc.
