Con este simple probador, podemos verificar el estado de diversos componentes como, diodos, transistores, resistores, bobinas de transformadores y bobinas, fusibles, llaves, altavoces, etc.



La idea es muy simple: dependiendo del principio de funcionamiento, el componente debe dejar pasar o no una corriente.

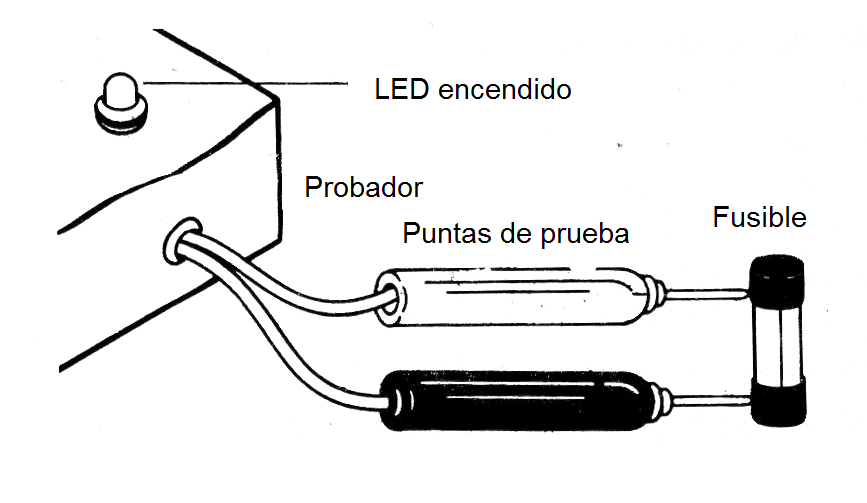

Con nuestro probador podemos verificar si la corriente pasa según la manera prevista y con eso saber si el componente está bien o no. Por ejemplo, en el caso de un fusible, sabemos que si está bien la corriente debe pasar y si está quemado (abierto) la cadena no debe pasar. De esta forma, usando nuestro probador, simplemente observamos el LED indicador: si se enciende es señal de que la corriente pasa y el fusible está bien.



Si no se enciende es porque el fusible está quemado, como se muestra en la figura 1.



Figura 1
Figura 1 | Clique na imagem para ampliar |

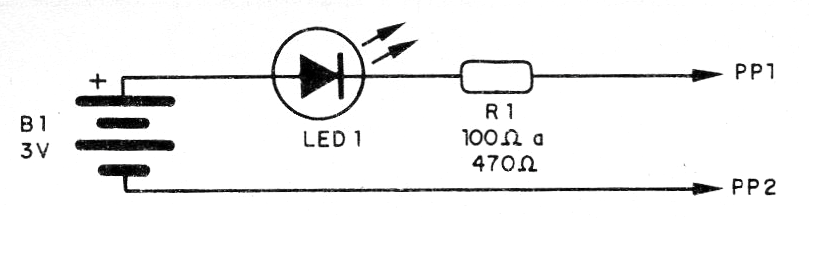

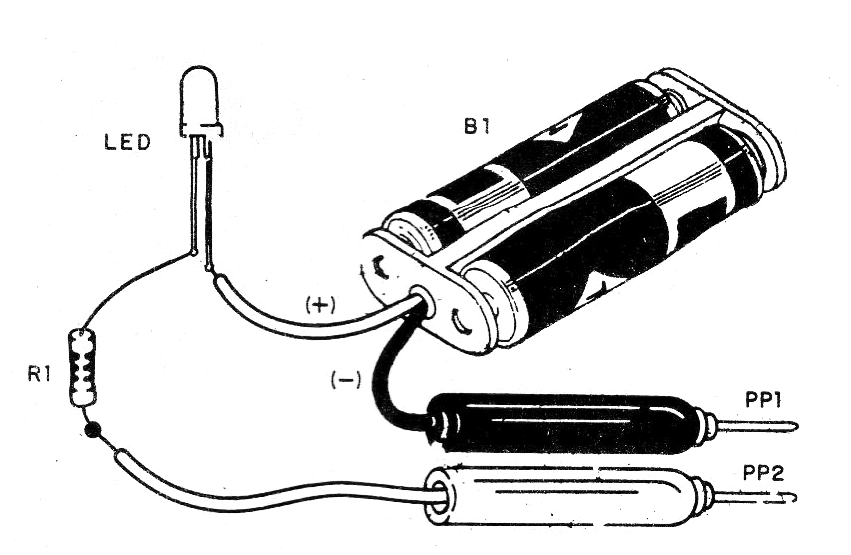

En la figura 2 tenemos el diagrama completo del probador y en la figura 3 su montaje en aspecto real.





Figura 2
Figura 2 | Clique na imagem para ampliar |







Figura 3
Figura 3 | Clique na imagem para ampliar |





Las puntas de prueba pueden ser adquiridas en casas especializadas o improvisadas con clavos. La resistencia puede tener valores entre 100 ohmios y 470 ohmios. Observe en el montaje la posición del LED.



Para probar el funcionamiento, basta con colocar una punta de prueba en la otra. El LED debe encenderse.



Para usar, apoyamos las puntas de prueba en el componente en prueba y verificamos lo que ocurre con el LED. La siguiente tabla da algunos resultados de las pruebas.

                 Componente = LED

Lámpara = encendido

Capacitor = apagado

Bobina = encendido

Llave = abierta-apagada; accionada – encendido







Lista de materiales:



LED - LED común de cualquier color

R1- 100 a 470 ohms - resistor

B1 - 3 V- 2 pilas pequeñas

PP1, PP2 - Extremidades de prueba

Varios:

Soporte de pilas, hilos, soldadura, etc.
