Amplificador de cabezal de grabación (CIR26133S)

Written by: Newton C. Braga
Category: Banco de circuitos

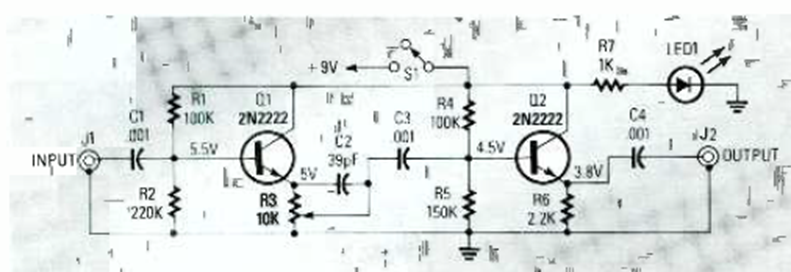

Este circuito se encontró en el Radio Electronics Handbook de 1992. Se utiliza para probar cabezales de grabación de VCR. También se puede utilizar para otros fines.




| Clique na imagem para ampliar |
