Voltímetro de rango completo con LM3914 (CIR25474S)

Written by: Newton C. Braga
Category: Banco de circuitos

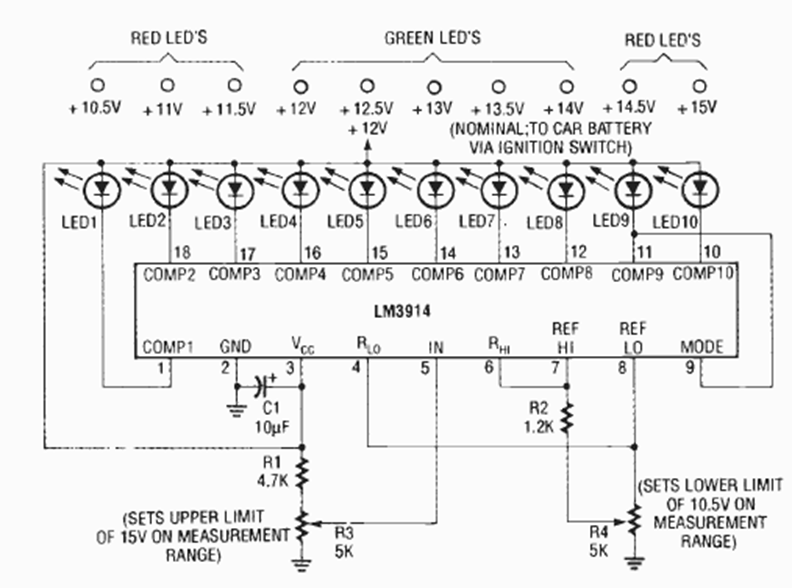

Este circuito con LED indicadores de diferentes colores tiene una escala ampliada. Lo encontramos en la revista Radio Electronics de marzo de 1992. Para un rango ajustable de 0 a 10,5 V.




| Clique na imagem para ampliar |
