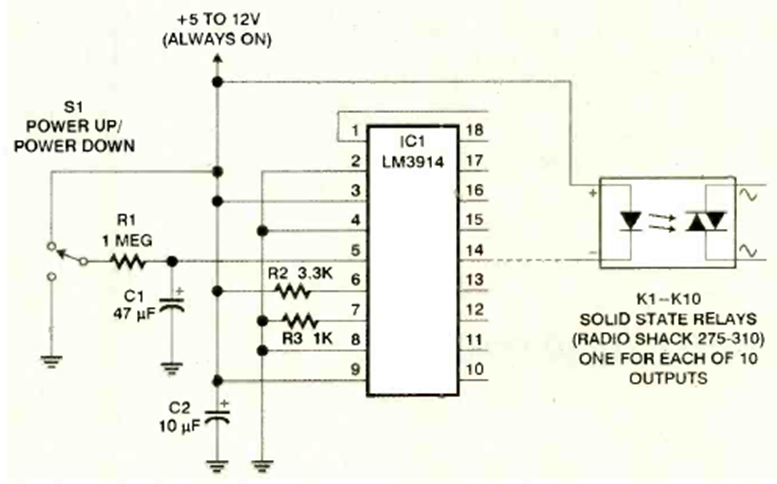

En la figura tenemos un circuito que muestra cómo controlar un optodiac para disparar un triac desde las puertas del LM3914. El circuito es de Electronics Now de febrero de 1998.
| Clique na imagem para ampliar |
En la figura tenemos un circuito que muestra cómo controlar un optodiac para disparar un triac desde las puertas del LM3914. El circuito es de Electronics Now de febrero de 1998.
