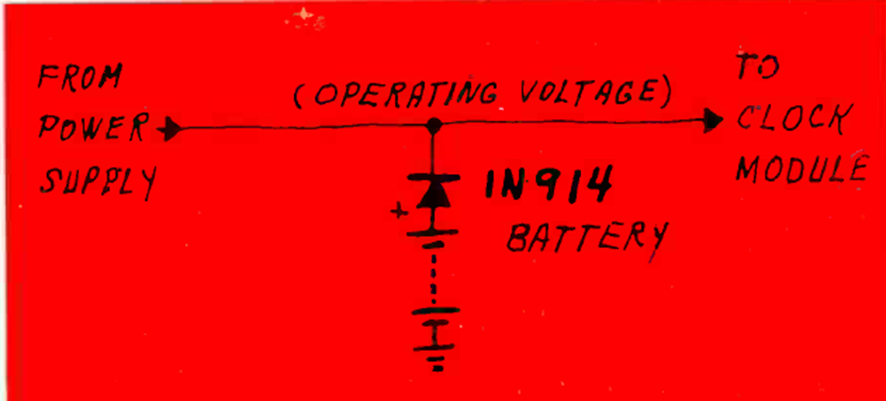

En la figura tenemos una forma sencilla de tener suministro de energía de emergencia para un circuito de 9 V alimentado por una fuente. Si falla la fuente, entra en acción la batería de 9 V. Se puede realizar con baterías de otras tensiones.
