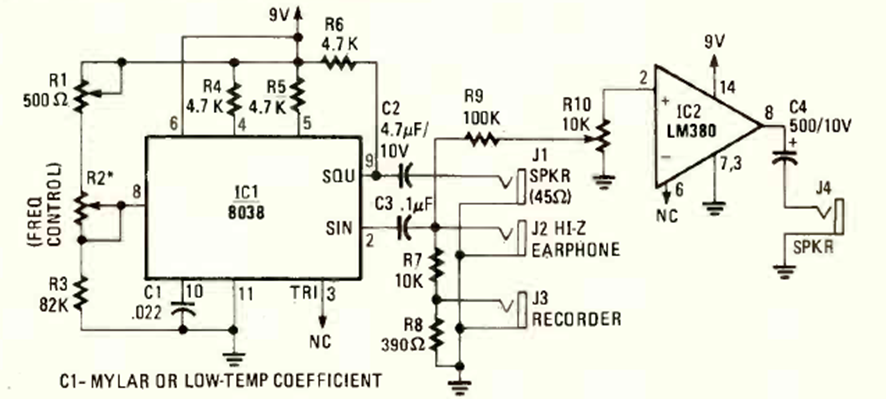

La frecuencia de cada nota depende de R2 el cual debe ser reemplazado por un teclado. El circuito es de una Radio Electronics de abril de 1980. La fuente de alimentación es de 9 V para el amplificador utilizado.
