Alarma completa con sensores NO y NC (CIR24105S)

Written by: Newton C. Braga
Category: Banco de circuitos

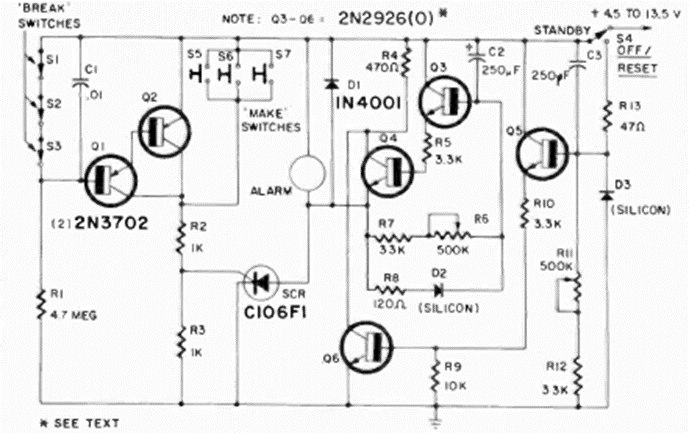

Encontramos este circuito en la revista Radio Electronics de julio de 1971. El circuito activa un Sonalert o un relé para un sistema de alerta de mayor potencia.




| Clique na imagem para ampliar |
