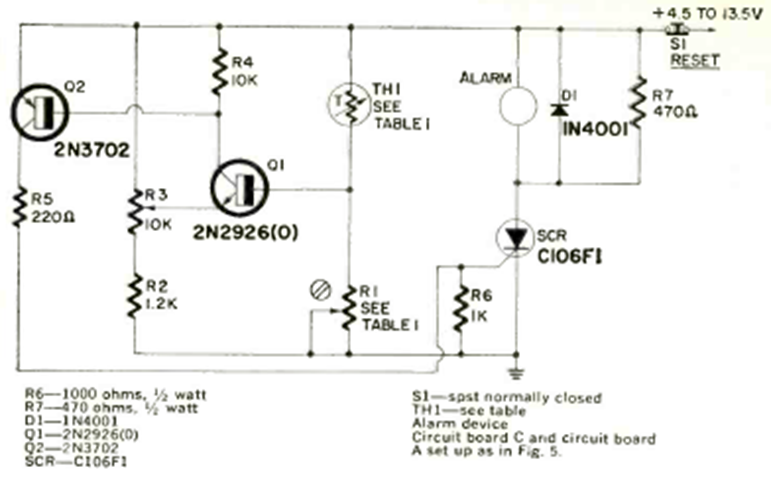

Este circuito de dos transistores fue encontrado en la revista Radio Electronics de septiembre de 1971. El sensor es un NTC y el ajuste de sensibilidad se realiza a través de R1.
