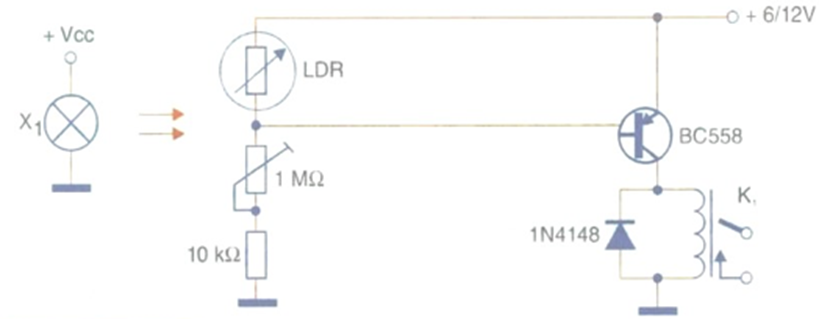

Este circuito es bastante sencillo y si el LDR se monta en un tubo opaco con una lente, su sensibilidad permite una separación de hasta más de 1 metro entre el sensor y la fuente. La fuente de luz es una lámpara de 5 a 12 V con corriente mínima de 100 mA, dependiendo de la distancia de separación. Para la conexión a la red eléctrica también se puede utilizar una lámpara incandescente de 5 a 40 W. La sensibilidad se ajusta en el trimpot de 1 M Ω y el relé debe tener una corriente máxima de bobina (drive) de 50 mA, con tensión acorde a la fuente de alimentación utilizada. El circuito se muestra en la figura. Recuerda que, cuando un objeto pasa por delante del relé, este cerrará sus contactos por un breve instante, enviando así un pulso de control al circuito externo. Se trata, por tanto, de un circuito de acción momentánea, y no monoestable ni biestable. Podemos utilizar los contactos del relé para activar un monoestable con el circuito integrado 555, por ejemplo, si la aplicación lo requiere.
