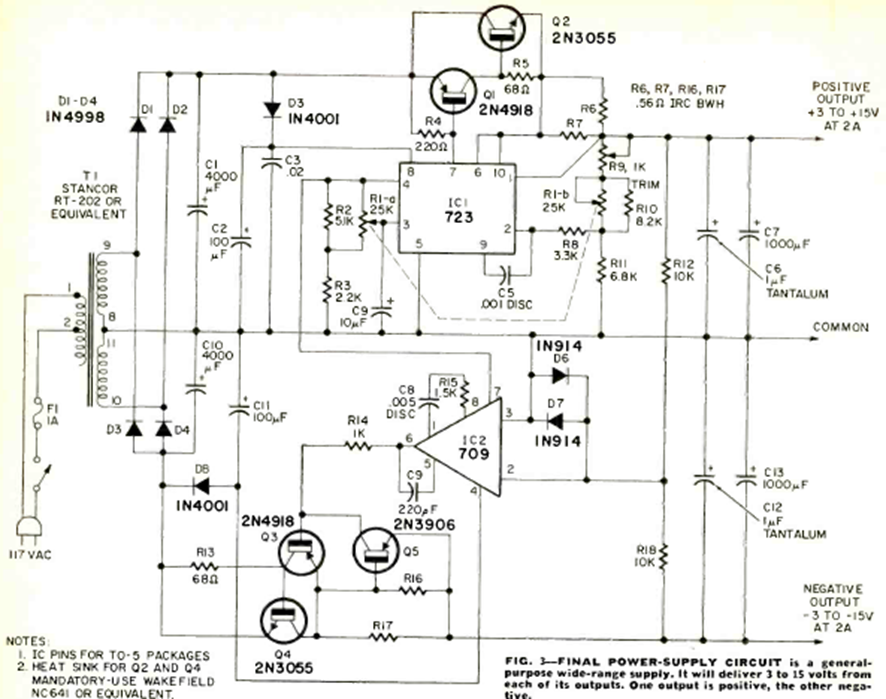

Este circuito se obtuvo de la revista Radio Electronics en septiembre de 1971. Los transistores de potencia deben estar equipados con disipadores de calor. El 709 es un amplificador operacional de la época.
| Clique na imagem para ampliar |
Este circuito se obtuvo de la revista Radio Electronics en septiembre de 1971. Los transistores de potencia deben estar equipados con disipadores de calor. El 709 es un amplificador operacional de la época.
