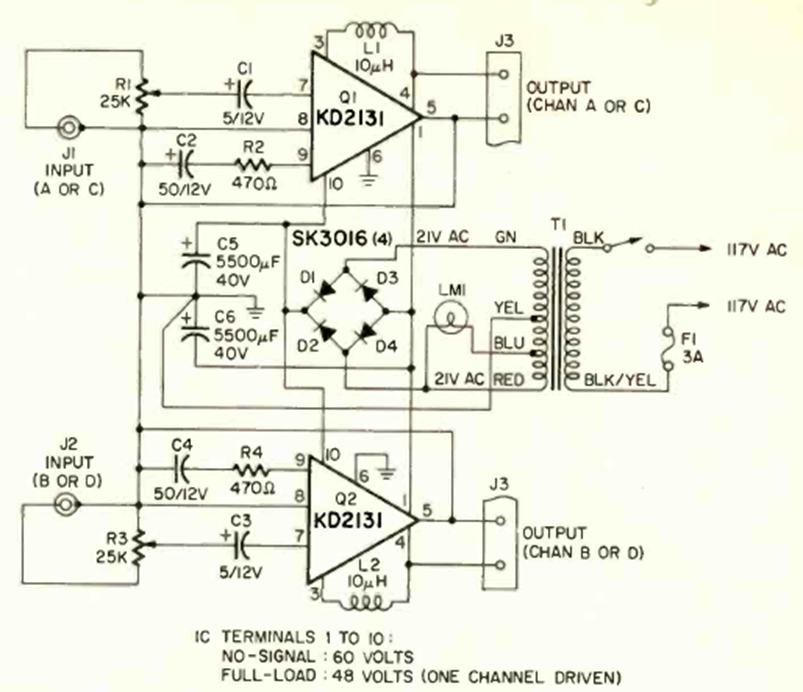

Esta es la mitad de un amplificador de 4 canales de un sistema publicado en la revista Radio Electronics de octubre de 1971. El amplificador utiliza un módulo híbrido de época. Su potencia es de 50 W por canal, lo que suma 200 W para el sistema. La distorsión es inferior al 1%. El transformador [es de 42V x 1 A.
| Clique na imagem para ampliar |
