Medidor de intensidad de campo (CIR24483S)

Written by: Newton C. Braga
Category: Banco de circuitos

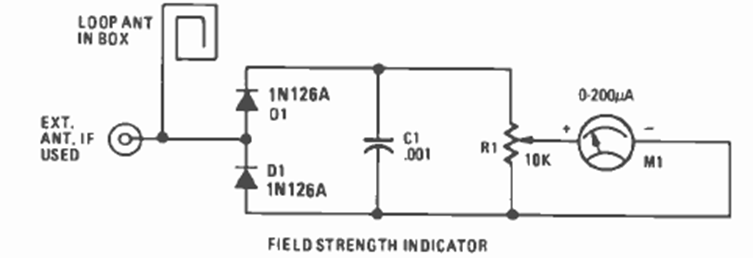

Este sencillo circuito de instrumento analógico se encontró en la revista Radio Electronics de octubre de 1977. Los diodos están hechos de germanio, para mayor sensibilidad.




| Clique na imagem para ampliar |
