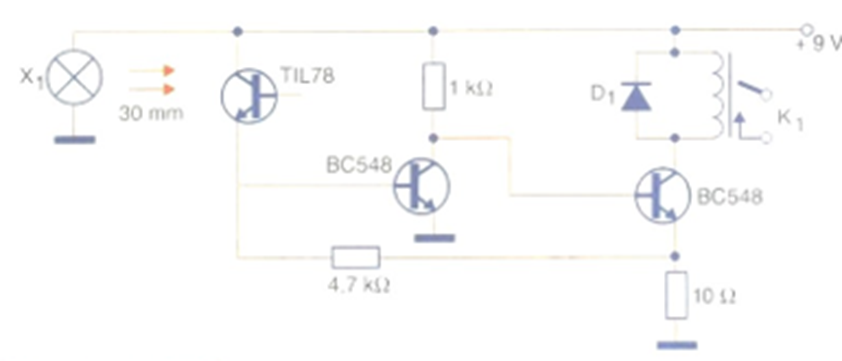

Este circuito utiliza dos transistores en una configuración de acoplamiento directo y activa directamente un relé cuyas características dependen de la tensión de alimentación utilizada. La corriente de activación del relé debe ser como máximo de 50 mA y se debe considerar la caída de tensión en la resistencia de retroalimentación de 10 Ω. La fuente de luz es una pequeña lámpara de baja tensión, que enfoca su luz sobre el fototransistor a una distancia de hasta 3 cm. Fuentes y recursos ópticos más potentes pueden aumentar esta distancia. El resistor de 1 k ohm puede eventualmente cambiarse de acuerdo con las características de excitación deseadas para el circuito. En la figura tenemos el esquema completo de este detector de paso.
