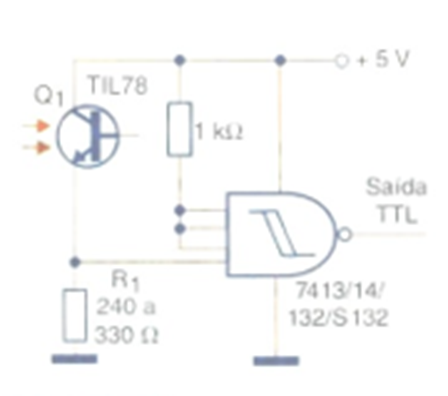

El circuito que se muestra en la figura activa directamente una puerta lógica TTL, por lo que requiere un suministro de 5 V. El resistor R1 determina la sensibilidad del circuito. El nivel de salida lógico depende de si se corta la luz del sensor o incide sobre él, recordando que el puerto TTL actúa como inversor. Se pueden utilizar otras funciones de activación del inversor (Schmitt) en la misma configuración.
