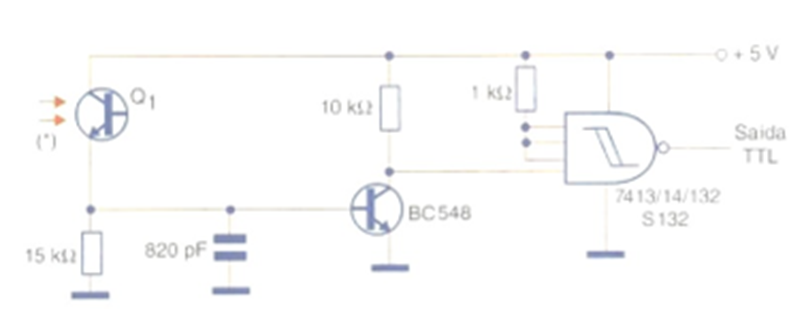

Esta configuración (que utiliza una puerta lógica con salida compatible con TTL) utiliza un transistor amplificador para obtener una mayor sensibilidad. El condensador actúa como filtro, evitando acciones espurias que pueden aparecer cuando se corta la luz que incide sobre el sensor. El resistor de 15 kO en la base del transistor determina la sensibilidad y eventualmente puede cambiarse en el rango de 4k7 a 47 kohms, según la aplicación. El circuito se muestra en la figura y se puede utilizar cualquier fototransistor común como sensor.
