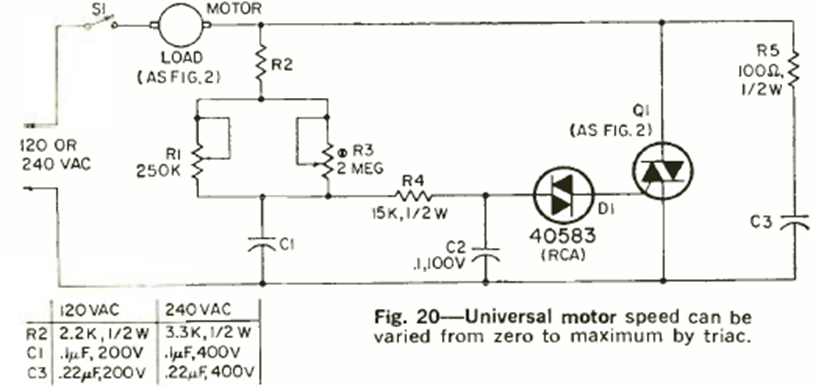

Este circuito triac se obtuvo de un artículo de la revista Radio Electronics de julio de 1970. Observe el amortiguador formado por R5 y C3 para controlar cargas inductivas.
