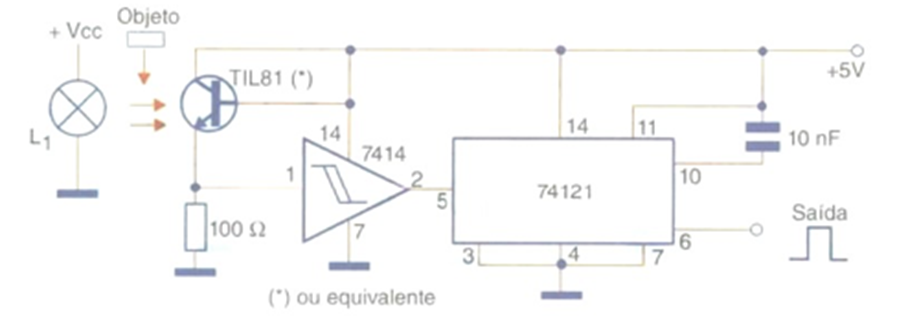

El circuito de la figura lo sugiere Texas Instruments en su manual de optoelectrónica y consiste en un sensor que pasa objetos en una línea transportadora de ensamblaje. Este circuito utiliza un fototransistor para detectar el paso del objeto, el cual genera una transición lógica en una puerta de disparo tipo 7414. Esta transición se utiliza para disparar un TTL monoestable, que genera un pulso de conteo o control de duración constante en el pin 6 de salida. La duración de este pulso depende de la resistencia de 15 kohm y del capacitor de 10 nF, componentes que se pueden cambiar según la aplicación deseada.
