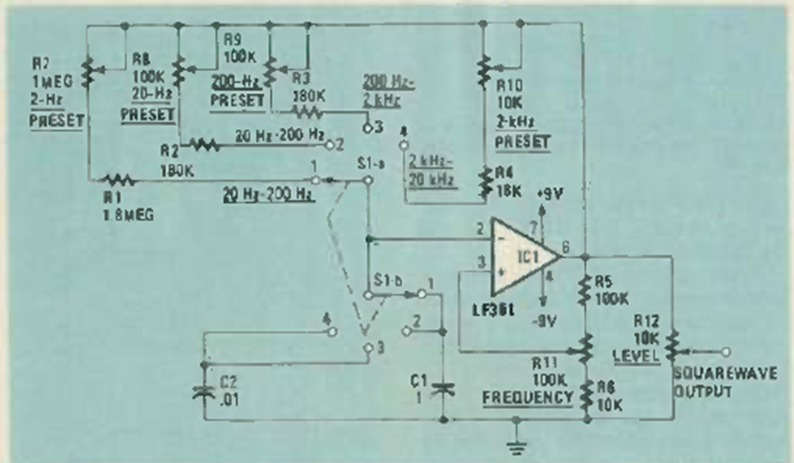

Este circuito genera señales rectangulares de 2 Hz a 20 kHz utilizando un amplificador operacional. El circuito es de una Radio Electronics del año 1984. La alimentación debe ser simétrica.
| Clique na imagem para ampliar |
Este circuito genera señales rectangulares de 2 Hz a 20 kHz utilizando un amplificador operacional. El circuito es de una Radio Electronics del año 1984. La alimentación debe ser simétrica.
