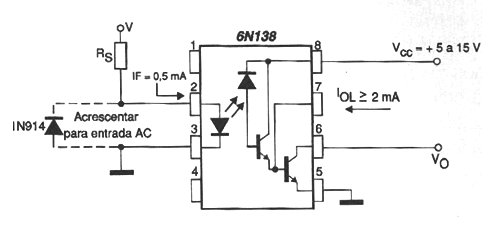

El circuito que se muestra en la figura se puede utilizar como indicador de presencia y alta tensión en una línea eléctrica de cualquier tipo. La operación se puede realizar desde tensiones continuas o alternas, cuyo valor determina la resistencia Rs, según la siguiente tabla.
V + If (mW)112262113
| V (Vds ou Vacrms) | |
| Rs | |
| 24 | |
| 47 k ohms | |
| 48 | |
| 100 k ohms | |
| 117 | |
| 220 k ohms | |
| 230 | |
| 470 k ohms |
Indicador de estado de alta tensión
