Amplificador de 15 W (CIR13640S)

Written by: Newton C. Braga
Category: Banco de circuitos



     Texas Instruments sugirió este circuito en una publicación de 1968. Los transistores son de la época y se pueden usar equivalentes modernos.

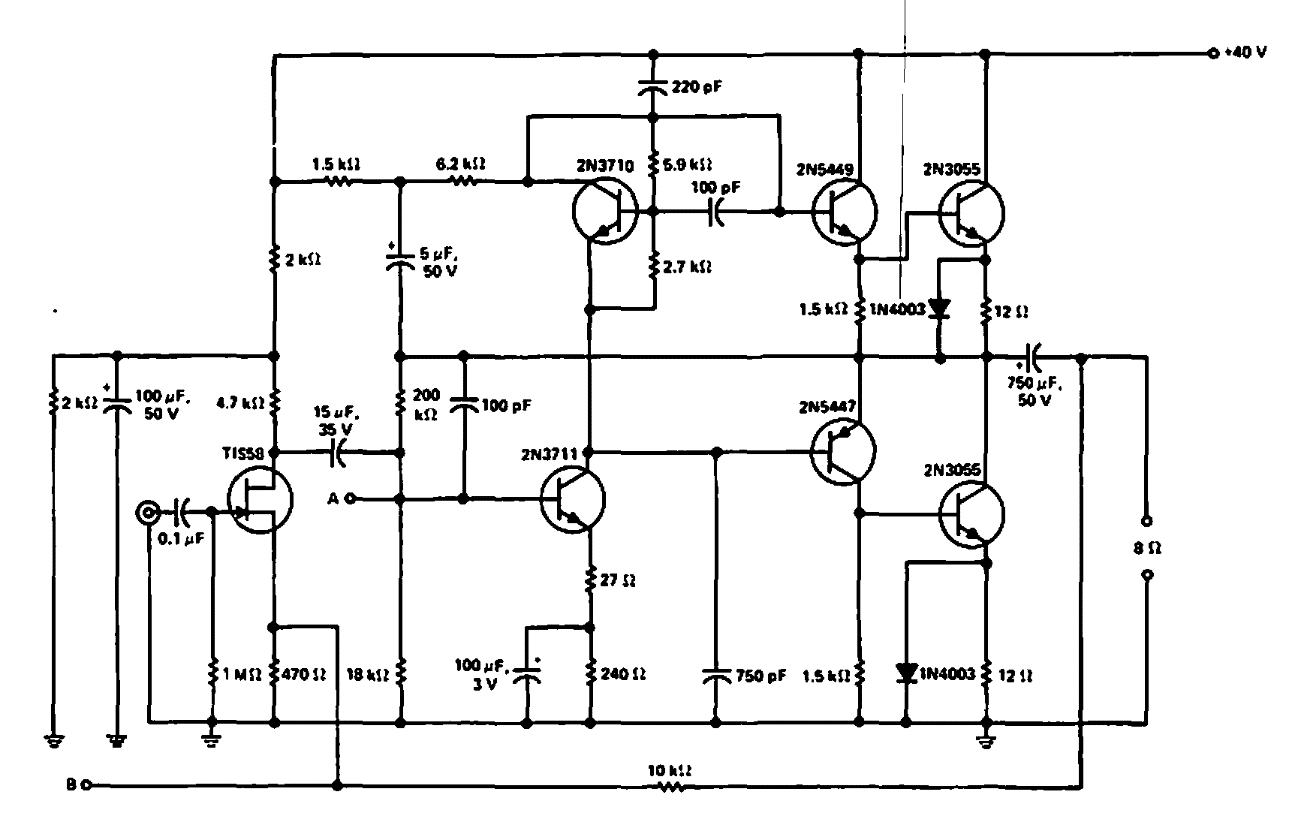

Amplificador de 15 W
Amplificador de 15 W | Haga click en la imagen para ampliar |
