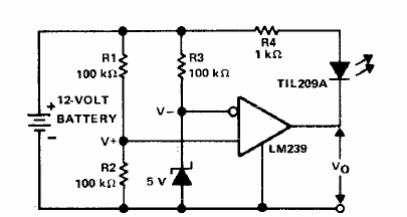

El circuito que se muestra fue tomado de un esquemário estadounidense de los 80. El circuito indica cuándo la tensión de la batería cae por debajo de 10 V al encender un LED. La fuente de alimentación integrada no necesita ser simétrica. Consulte el manual del componente para la fuente de alimentación.
Monitor de baja tensión
