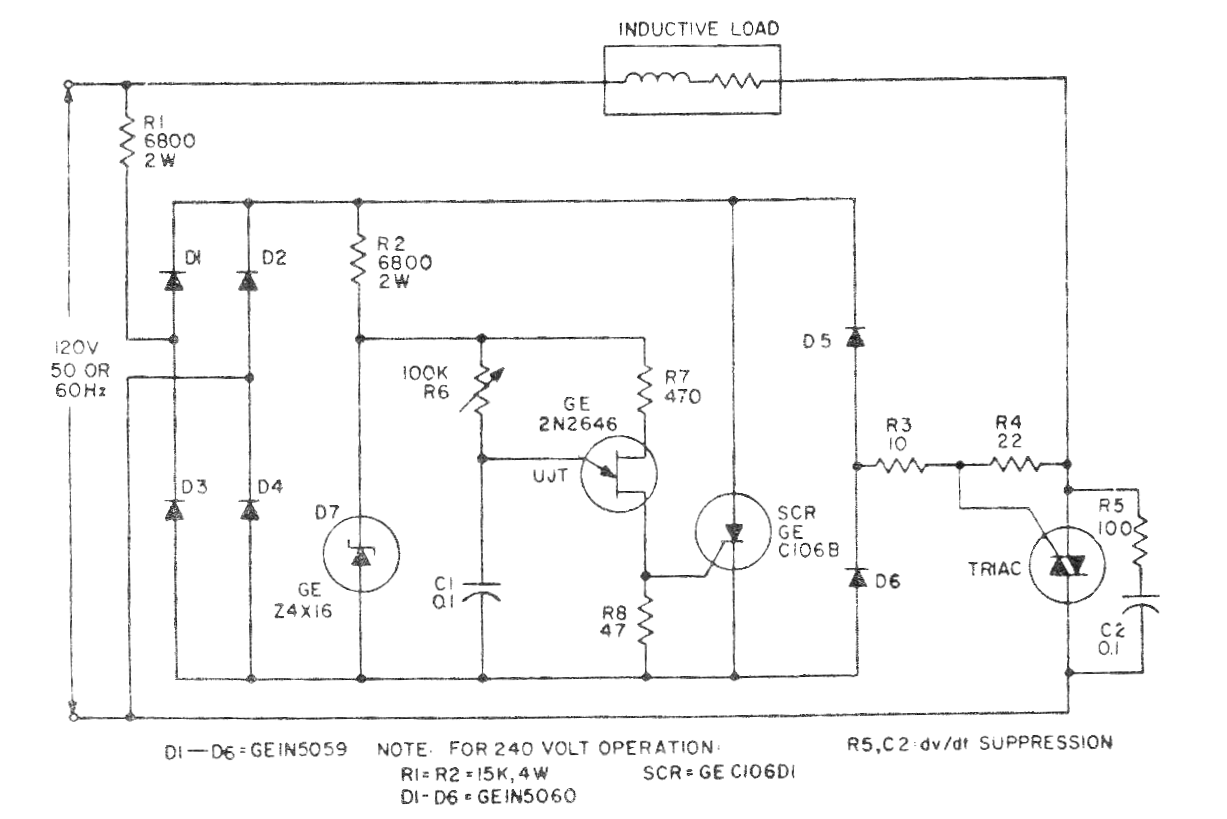

Este circuito fue obtenido en un manual de tiristores americano de 1974. El triac y el SCR pueden ser tipos actuales y los diodos pueden ser los 1N4004. La carga debe tener corriente máxima de acuerdo con el triac.
| Haga click en la imagen para ampliar |
