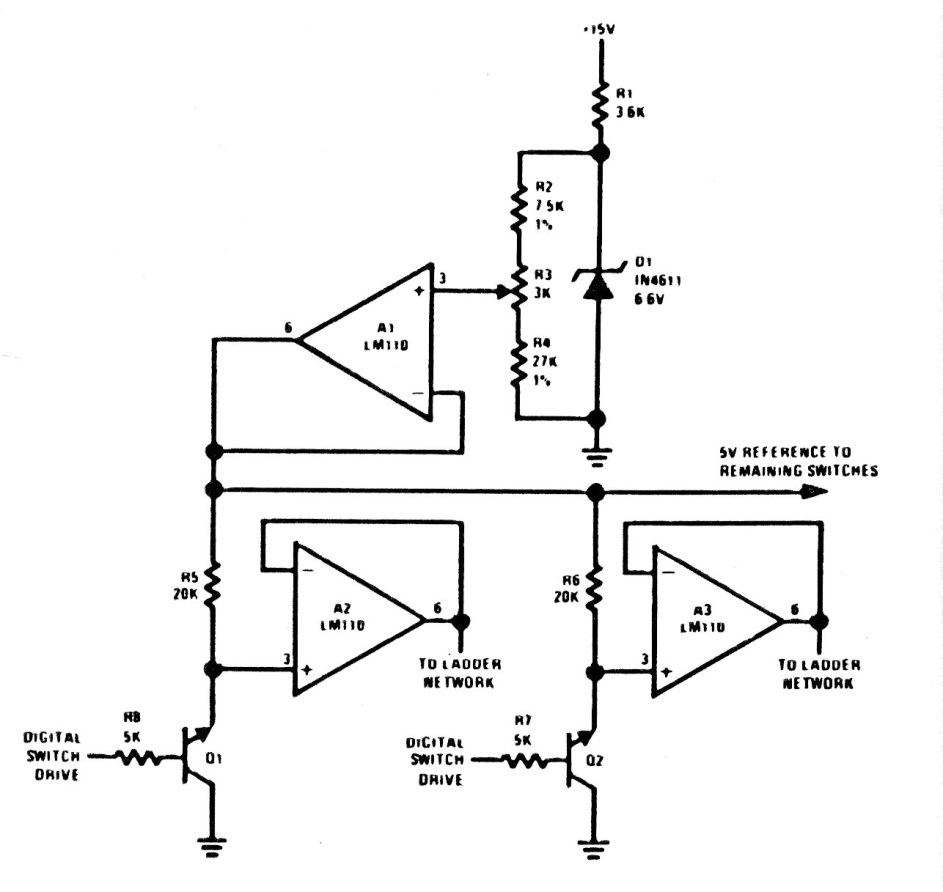

Este circuito es un controlador para red R-2R de convertidores AD. Encontramos en una documentación de fábrica de los años 80. La configuración se puede adaptar a la plataforma se utiliza con los operacionales modernos.
| Haga click en la imagen para ampliar |
