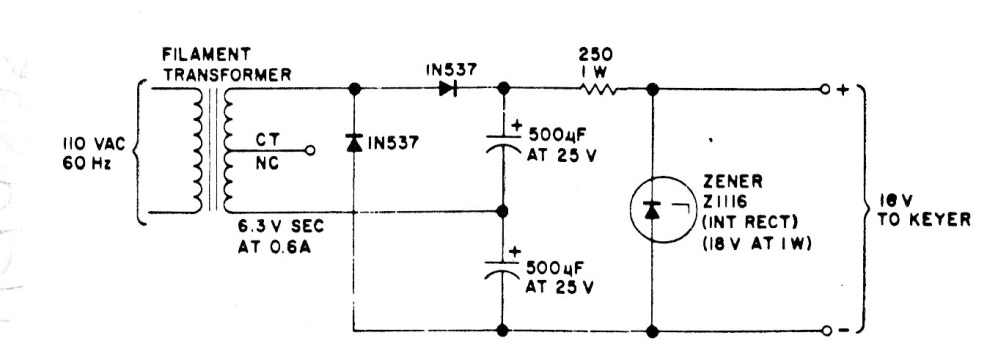

En la figura tenemos el modo de obtener una tensión de 18 V a partir de un transformador de 6,3 V con toma central La corriente depende del transformador y de los capacitores y la regulación es hecha por el diodo zener.
