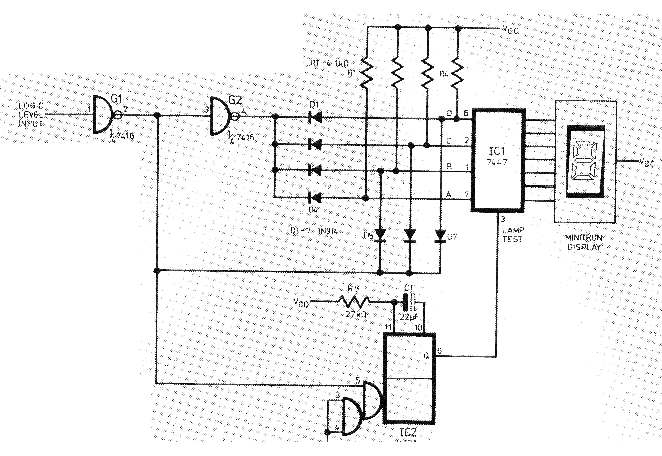

Este circuito se obtuvo en una publicación inglesa de 1976. Sin embargo, los componentes son actuales y el circuito se puede montar fácilmente. La alimentación viene del propio circuito en prueba y el display de 7 segmentos es de ánodo común.
