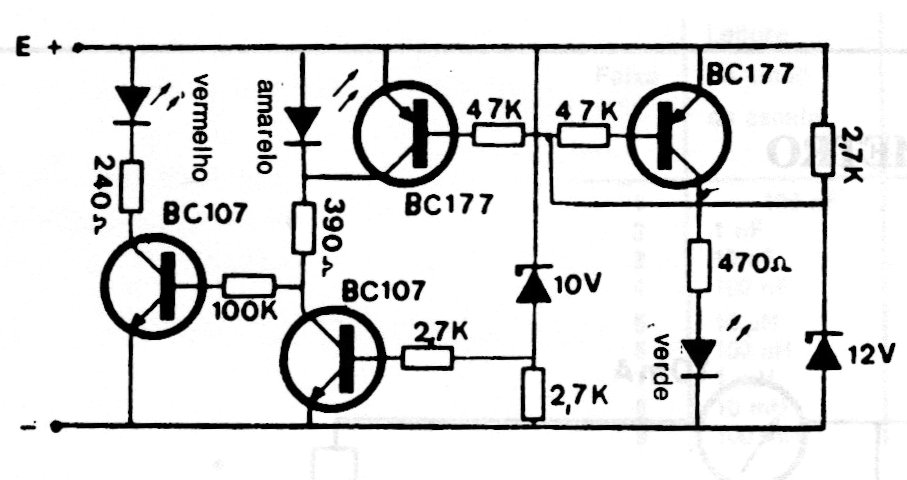

El circuito mostrado indica tensiones de 10 a 14 V sirviendo para monitorear tensión automotriz. Uno o dos LED se encienden según la tensión. Los transistores admiten equivalentes modernos.
| Haga click en la imagen para ampliar |
El circuito mostrado indica tensiones de 10 a 14 V sirviendo para monitorear tensión automotriz. Uno o dos LED se encienden según la tensión. Los transistores admiten equivalentes modernos.
