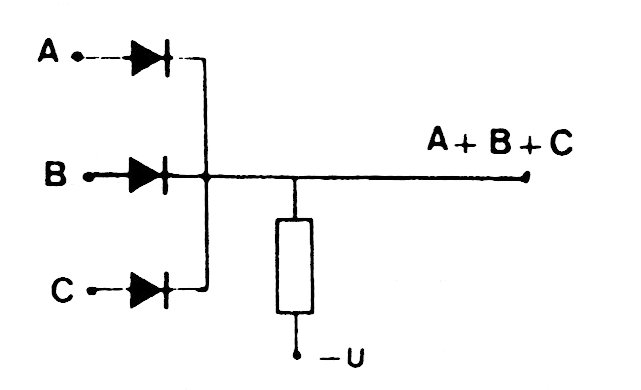

En la figura tenemos el modo de implementar una función lógica O o OR de 3 entradas usando diodos comunes. El circuito puede tener otros números de puertas.
| Haga click en la imagen para ampliar |
En la figura tenemos el modo de implementar una función lógica O o OR de 3 entradas usando diodos comunes. El circuito puede tener otros números de puertas.
