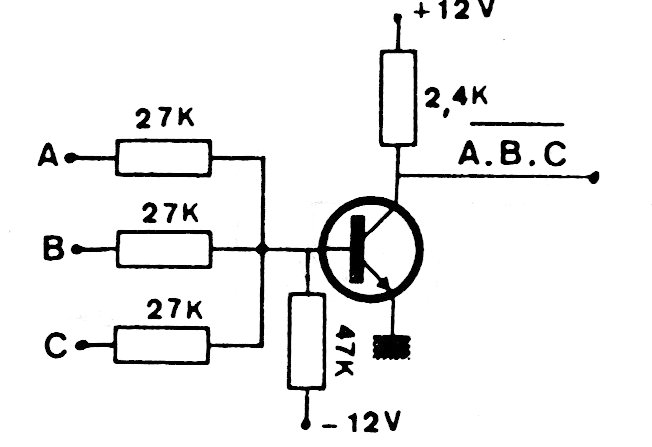

Se muestra en la figura cómo implementar la función lógica No-Y o NAND usando un transistor de uso general. Los resistores de base de 47 k y colector se pueden cambiar a otras tensiones de alimentación.
| Haga click en la imagen para ampliar |
Se muestra en la figura cómo implementar la función lógica No-Y o NAND usando un transistor de uso general. Los resistores de base de 47 k y colector se pueden cambiar a otras tensiones de alimentación.
