Función AND y OR con Diodos (CIR8155S)

Written by: Newton C. Braga
Category: Banco de circuitos

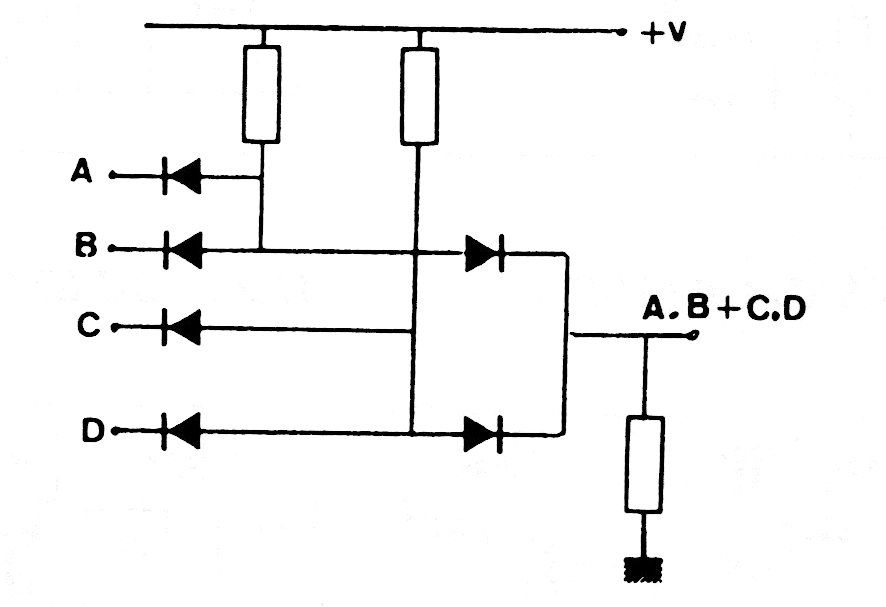

     Este circuito implementa dos funciones lógicas al mismo tiempo. Los diodos son de uso general y los resistores tienen valores típicos de 2k2 para lógica de 5 V.




| Haga click en la imagen para ampliar |
