O Exclusivo con Diodos y Transistores (CIR8161S)

Written by: Newton C. Braga
Category: Banco de circuitos

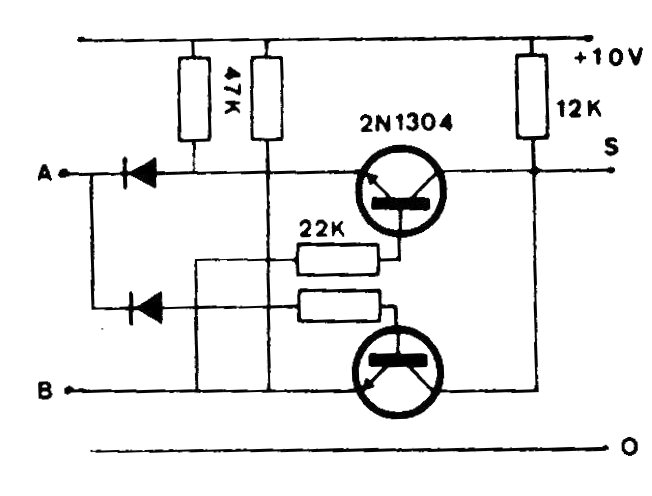

    Los diodos son de uso general y los transistores también en este circuito de puerta Exclusive-OR o OU-Exclusivo. El circuito puede tener los valores de los resistores alterados para la lógica de 5 V.




| Haga click en la imagen para ampliar |
