Disparador con dos transistores (CIR8162S)

Written by: Newton C. Braga
Category: Banco de circuitos

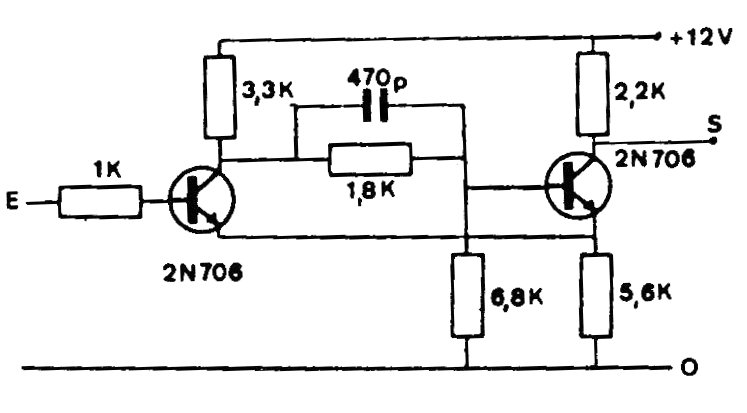

    Este disparador de Schmitt fue encontrado en una documentación antigua. Los transistores pueden ser del tipo de uso general como el BC548 o incluso el 2N2222.
