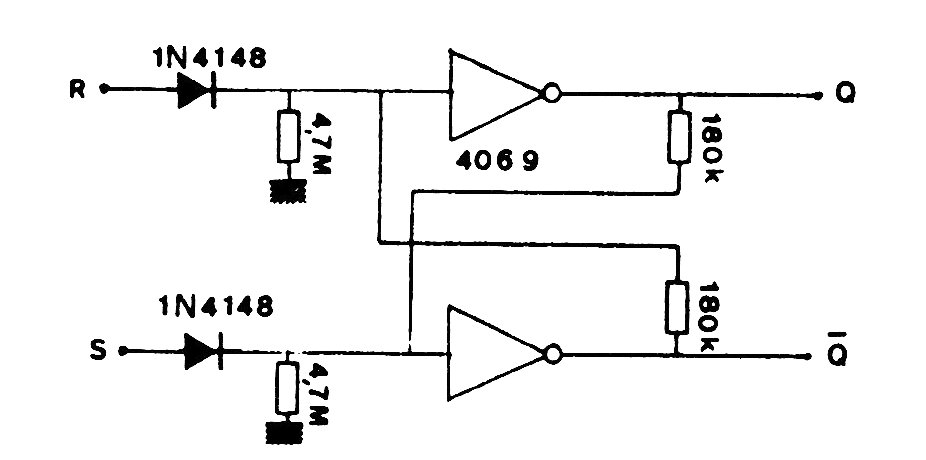

En la figura tenemos el modo de controlar un flip-flop con el 4069 a partir de pulsos positivos. El circuito puede ser utilizado como shield, si se alimenta por 5 V.
