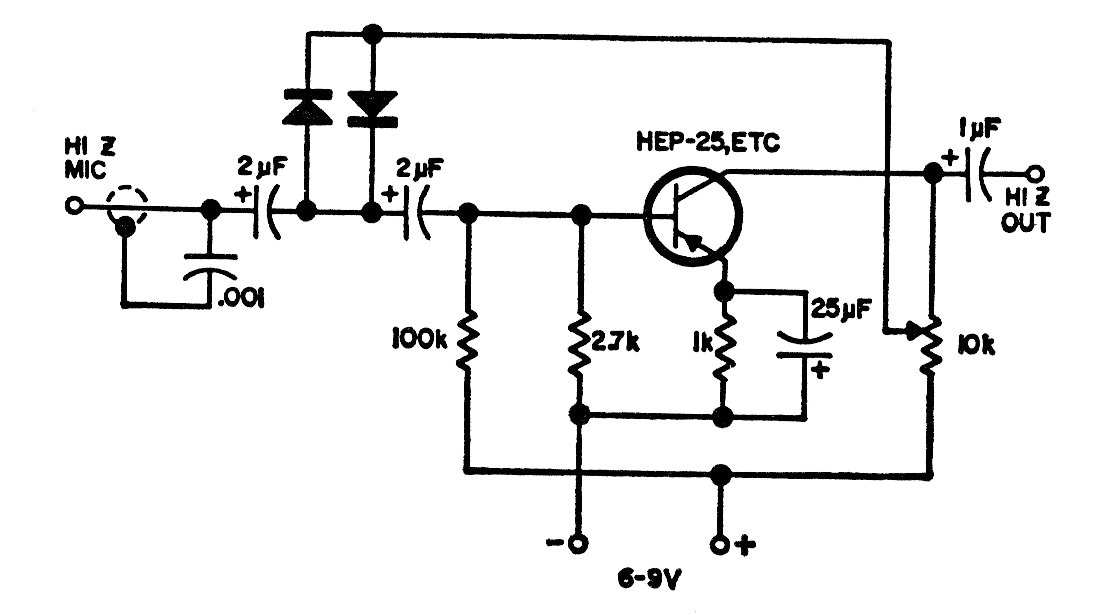

Encontramos este circuito simple de preamplificador con sólo un transistor en una documentación de los años 70. El transistor puede ser el BC558 y los diodos son de uso general. La fuente debe tener un buen filtrado.
| Haga click en la imagen para ampliar |
