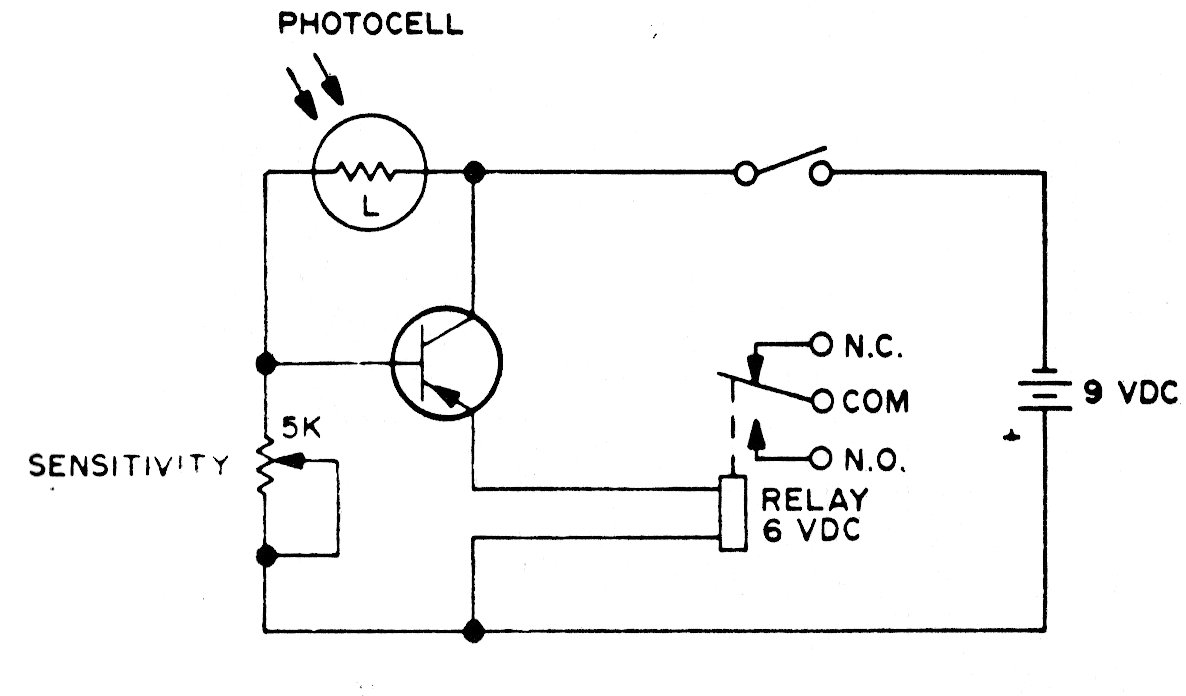

Este circuito acciona un relé cuando el sensor recibe luz. El sensor puede ser cualquier LDR común y el ajuste de sensibilidad puede ser de 4k7 a 10k. La alimentación debe ser de acuerdo con la tensión del relé, entre 5 y 12 V.
| Haga click en la imagen para ampliar |
