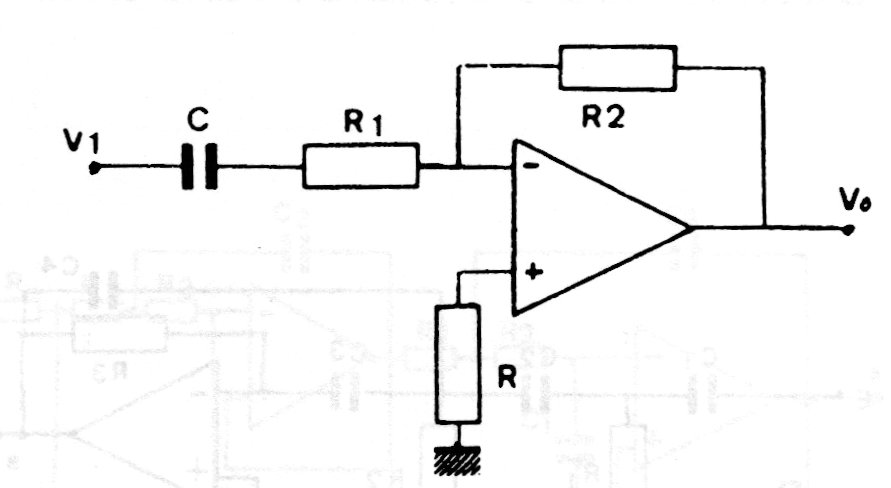

Esta es la configuración tradicional de un filtro pasa alto con amplificador operacional, como el 741. Los valores de R y C determinan la frecuencia mientras que la ganancia es dada por R2 y R1.
| Haga click en la imagen para ampliar |
Esta es la configuración tradicional de un filtro pasa alto con amplificador operacional, como el 741. Los valores de R y C determinan la frecuencia mientras que la ganancia es dada por R2 y R1.
