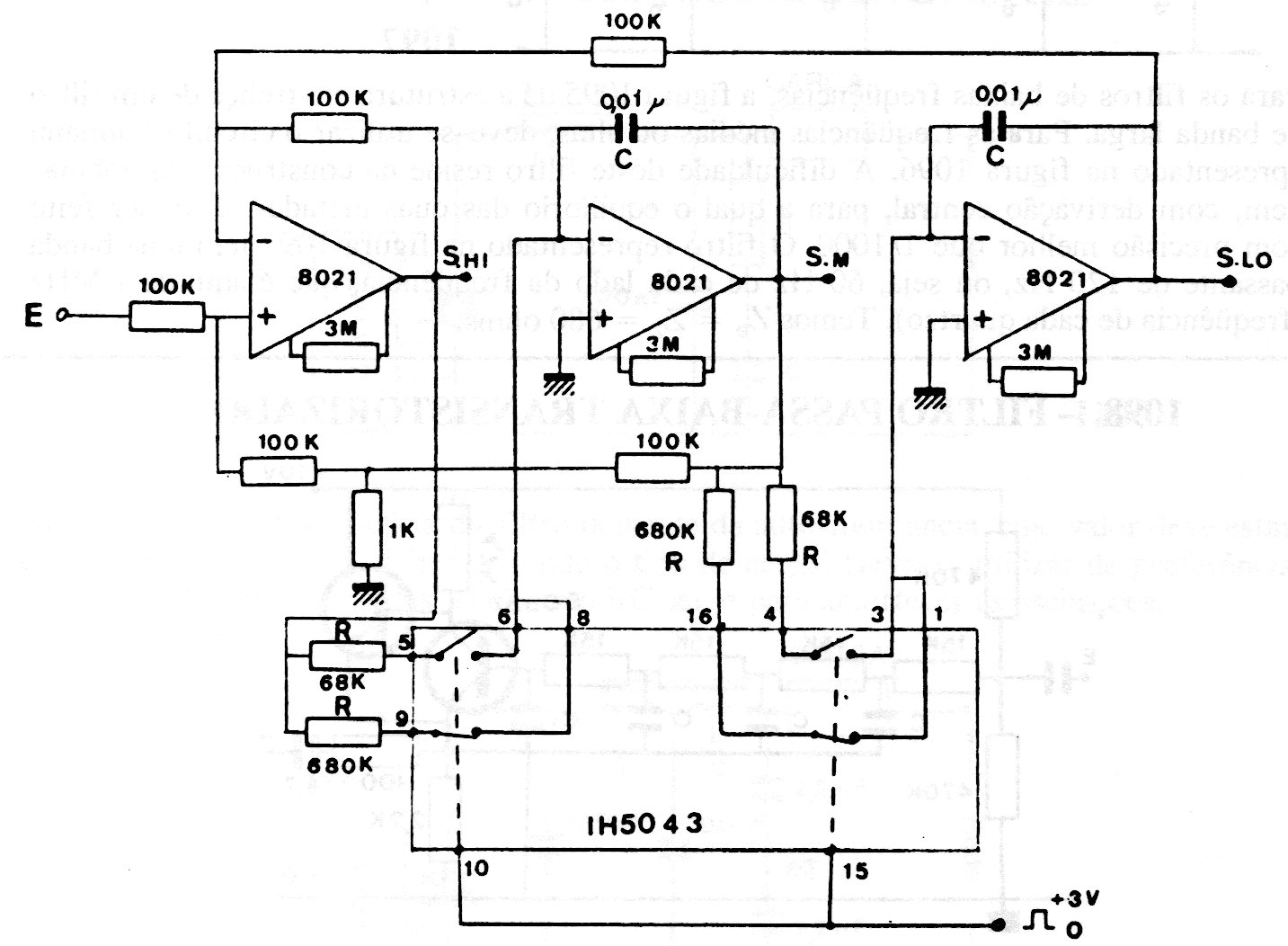

Este filtro multifunción se puede utilizar como shield controlado por señales TTL. En el nivel alto, funciona como pasar-bajas, pasar-altas, pasa banda o rechazo a 23,5 Hz y en el nivel bajo paea235 Hz. Los operacionales admite equivalentes.
| Haga click en la imagen para ampliar |
