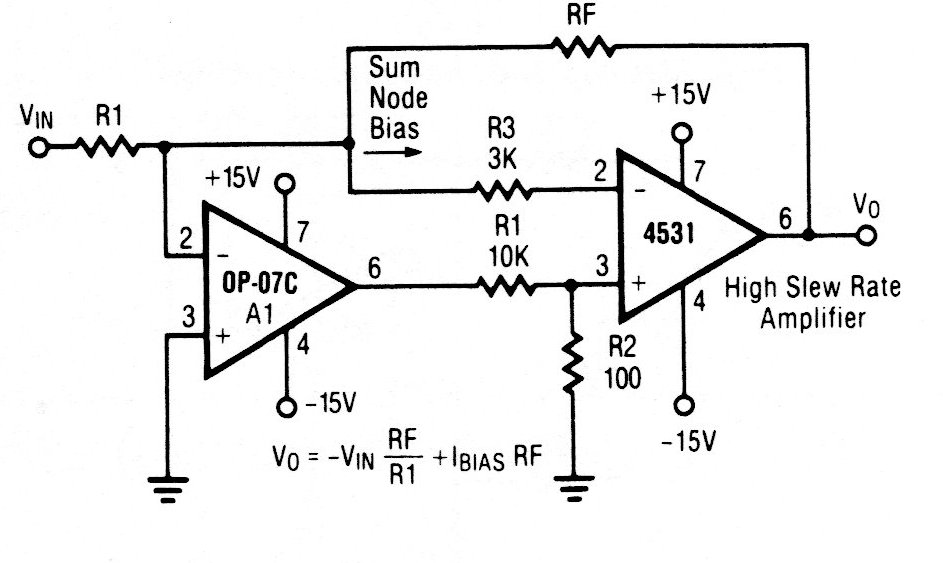

El operacional tomado como ejemplo es poco común actualmente, pero la configuración puede ser elaborada con tipos más modernos. La fórmula junto al diagrama proporciona las características del circuito en función de los componentes.
