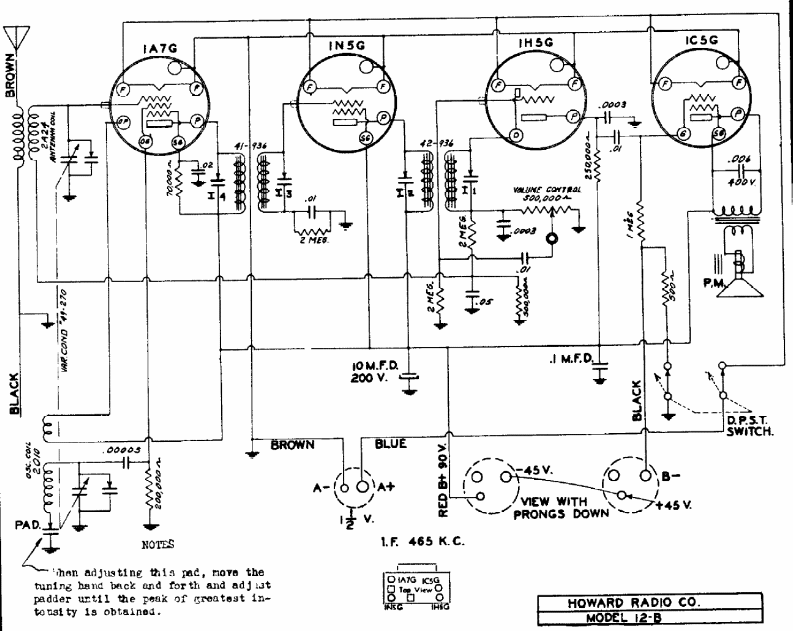

El diagrama de esta radio de 4 válvulas se obtuvo en un manual de la época. El detalle curioso es que este receptor funcionaba con una pila de 1,5 V para los filamentos y una batería de 45 V para alimentar el sector de alta tensión.
