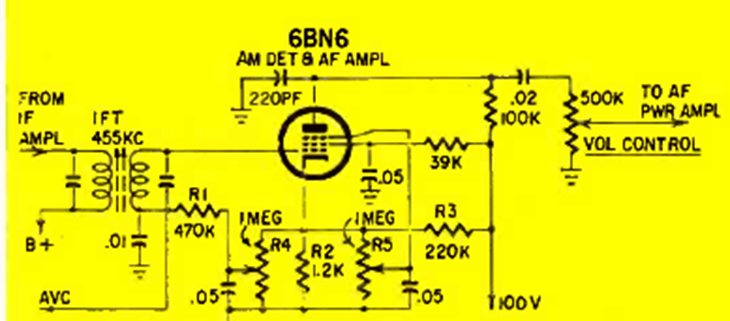

El diagrama de una Radio Electrónica de junio de 1964 muestra una etapa de detección de AM y al mismo tiempo un amplificador de un receptor común con una FI de 455 kHz. El circuito era común en los receptores de época.
