Este proyecto se destina a los lectores que residen en el local de recepción de recepción difícil de FM. Utilizando un receptor sensible conectado a una antena externa, se puede "retransmitir" la señal en el ámbito doméstico para recepción más favorable en receptores de menor sensibilidad tales como walk-man, radios portátiles, etc.
El artículo es de 1987.
Muchas localidades reciben señales de FM sólo de ciudades relativamente lejanas, habiendo así problemas de calidad cuando se pretende usar un receptor de menor sensibilidad como, por ejemplo, una radio portátil o incluso un .walkman.
Sólo los receptores más grandes, conectados a antenas externas bien localizadas, pueden recibir en buenas condiciones las señales de las estaciones en cuestión limitando así el servicio de FM.
Si el lector desea poder recibir en su radio portátil poco sensible incluso estas estaciones débiles, hay una solución que se propone en este artículo.
Lo que se hace es conectar un pequeño retransmisor de FM, de pequeño alcance (ámbito domiciliar) a la salida de un receptor de FM más sensible, dotado de antena externa y sintonizado en la estación que se desea oír.
La señal de esta estación es entonces irradiada en una nueva frecuencia, pero con mayor intensidad, pudiendo ser captada en un radito portátil o walkman en cualquier punto de su casa.
Usted puede entonces oír en el patio o en el garaje su> estación predilecta, usando el radillo que en condiciones normales no podría captar bien la señal directa de la estación.
El retransmisor propuesto funciona con pilas y se puede conectar a la salida de auriculares de cualquier sintonizador o. equipo de sonido que tenga FM común.
Y hay una ventaja más: si usted coloca una cinta o disco para tocar su equipo de sonido, su señal también será irradiado, pudiendo ser escuchado en el radito en cualquier punto de la casa!
Como funciona
Lo que tenemos es simple: una etapa oscilante de alta frecuencia con un transistor 2N2222 (o BF494 para un poco menos de potencia) que opera entre 88 y 108 MHz, en un punto en que no hay ninguna estación que transmite.
La modulación se obtiene de la propia salida de auriculares del aparato de sonido conectado a la antena externa, para una mejor recepción posible.
Se ajusta en un trimpot (P1) el nivel de modulación para que no haya distorsión, y la señal se juega a una pequeña antena telescópica.
Como los radios portátiles en su mayoría son monofónicos, este transmisor también es monofónico. Así, los dos canales son "mezclados" transmitidos juntos, no habiendo separación posible en el receptor.

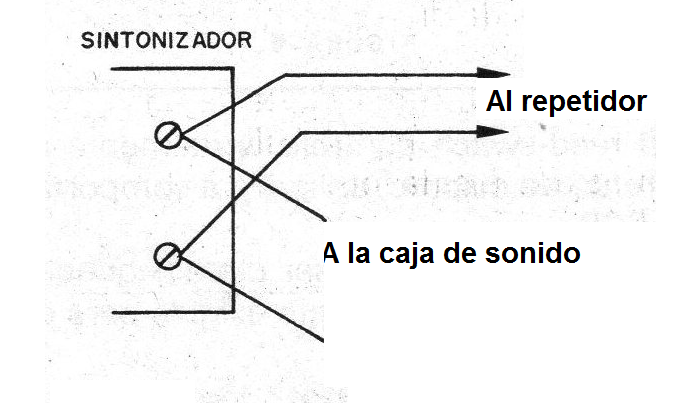

Si el sintonizador o el aparato de sonido con el que se utiliza el sistema no tiene salida de auriculares, la conexión se puede realizar en uno de los canales de altavoces, como se muestra en la figura 1.
El receptor debe estar con la llave de modo en la posición mono.
Como el consumo de corriente es bajo, cuatro pilas pequeñas o medianas, formarán la fuente de alimentación que tendrá excelente durabilidad.
No recomendamos el uso de fuente, ya que si no está bien filtrada debe haber la introducción de ronquidos en la emisión.
Montaje

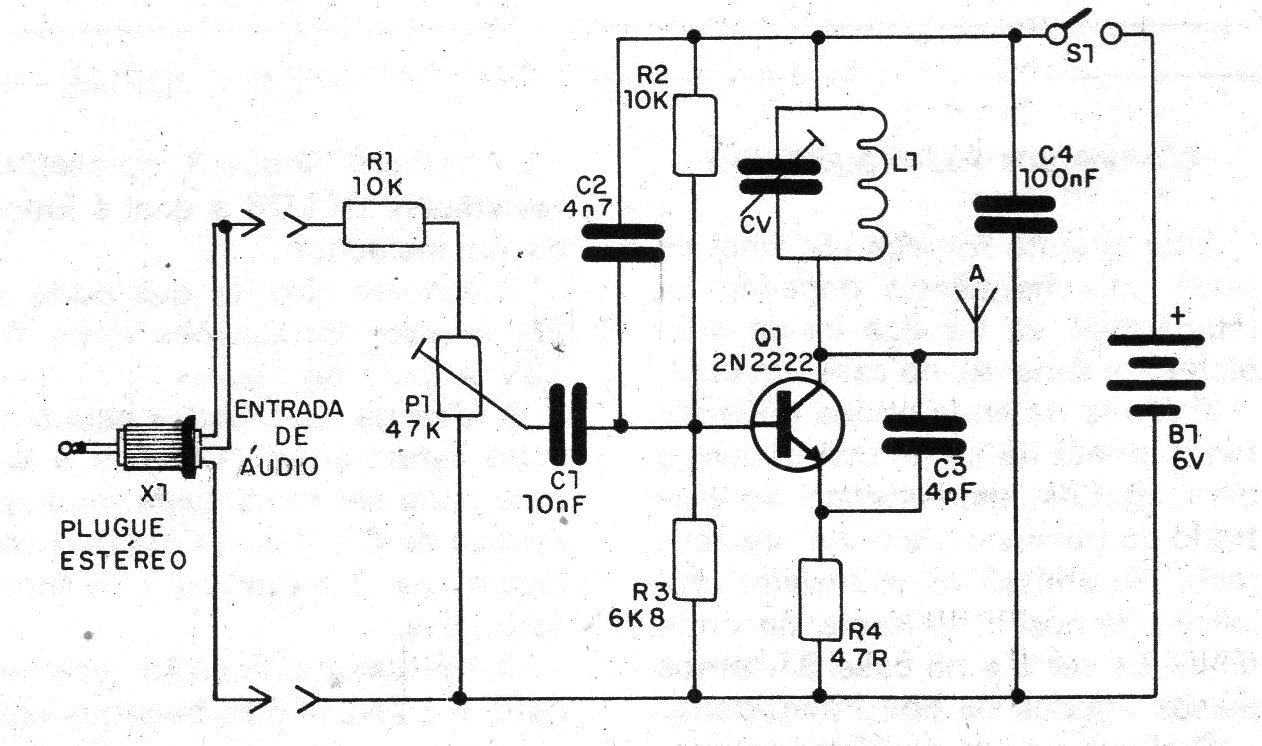

El diagrama completo de la retransmisión se muestra en la figura 2.

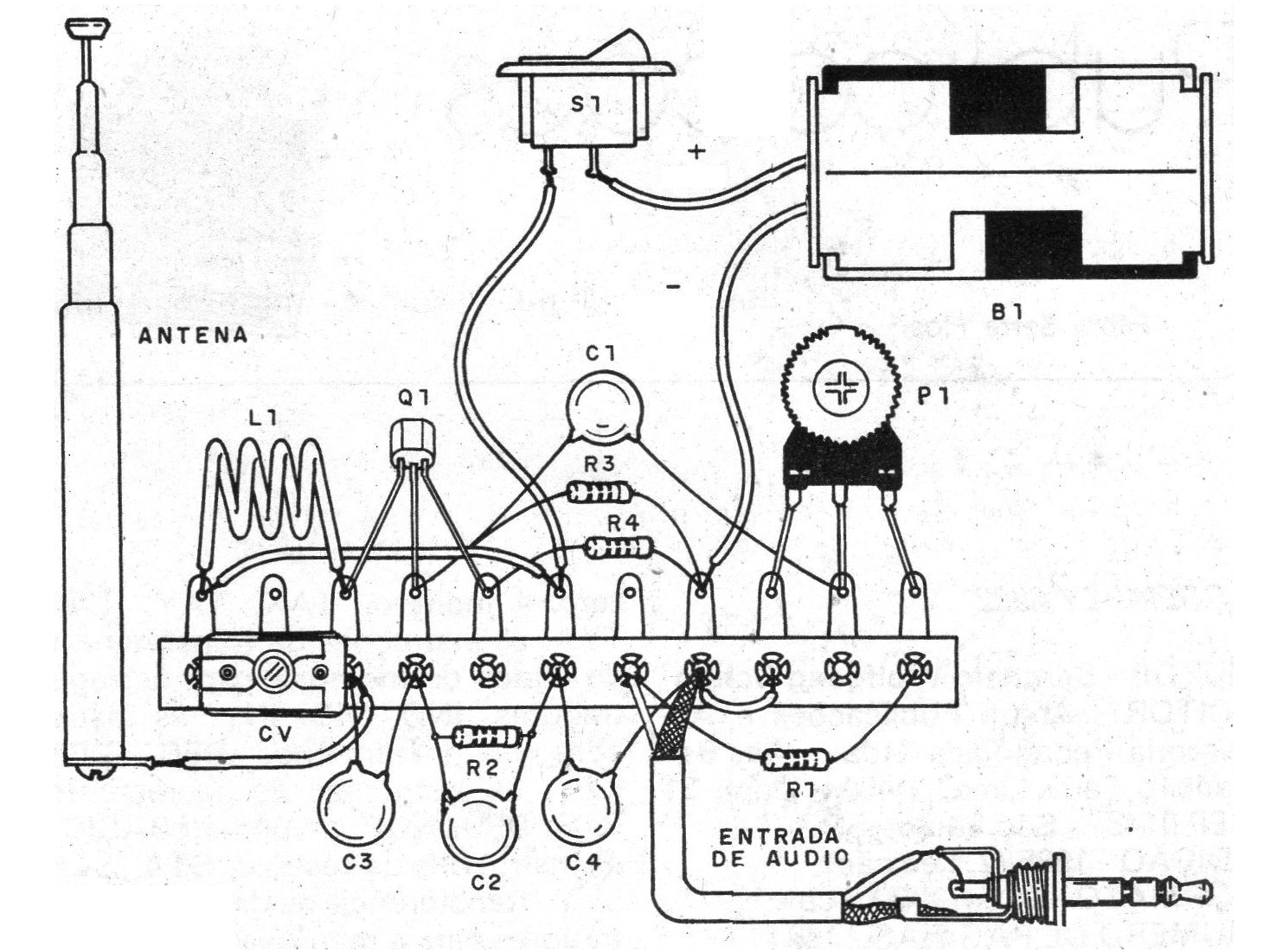

Hay dos opciones para la realización práctica. La primera, más simple, es en puente de terminales, siendo mostrada en la figura 3.
Observe que en ella se utilizó el transistor 2N2222 de encapsulado plástico. Si se utilizan otros, las posiciones deben ser observadas según disposición de terminales dada en el propio diagrama.
La segunda posibilidad se muestra en la figura 4 y consiste en la versión en placa de circuito impreso.
Tanto la placa de circuito impreso como el puente de terminales puede instalarse en una caja plástica con tapa de aluminio, la cual se puede lograr con facilidad.

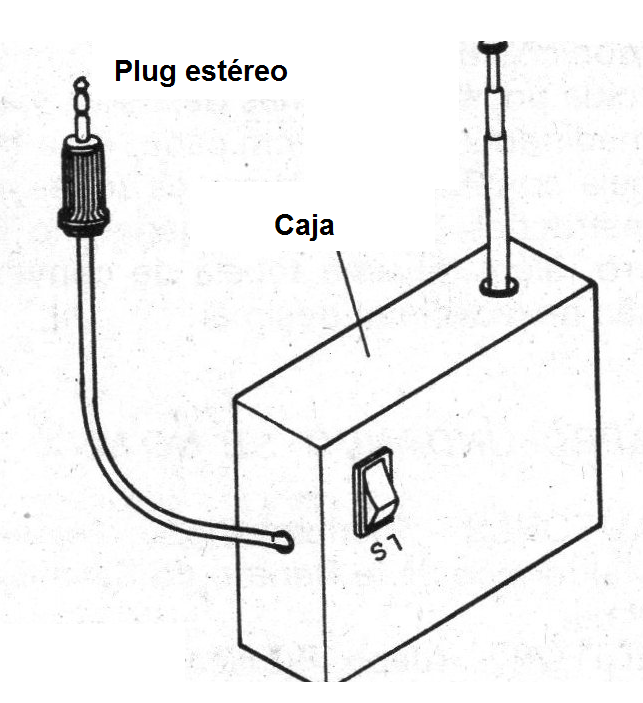

La antena telescópica debe tener un máximo de 40 cm de longitud, quedando la unidad después de estar lista con el aspecto de la figura 5.
En el montaje es conveniente dejar las conexiones más cortas posibles y observar la polaridad de la fuente de alimentación (B1).
Prueba y uso
Antes de cerrar la caja es conveniente probar y ajustar la unidad. Para ello, proceda del siguiente modo:
Coloque las pilas en el soporte, conecte el enchufe X1 a la salida de sonido de su sintonizador que debe estar sintonizado en una estación cualquiera a medio volumen, y coloque cerca de unos dos metros de distancia una radio pequeña de FM Sintonizada en local libre de la pista, también a medio volumen.
Ajuste inicialmente CV para capturar la señal del receptor claramente en la radio.
P1 debe estar en la posición mínima.
Experimente varios puntos del ajuste de CV, pues pueden ocurrir las capturas de armónicos que son señales derivadas de menor intensidad. Busque la señal más fuerte.
Una vez capturado esta señal, ajuste P1 para obtener el sonido del receptor con la mejor calidad posible, sin distorsiones.
Se aleja con el radito para asegurarse de que el equipo está en buenas condiciones (la señal es fundamental y no armónica).
Hecho esto, puede cerrar el aparato en su caja y utilizarlo normalmente.
Colóquelo sobre un receptor FM o en un lugar para tener mayor alcance y calidad.
No utilice antena externa para el receptor, ya que puede haber realimentación de señal con fuertes oscilaciones que perjudicar el ajuste y el funcionamiento del sistema, principalmente si las frecuencias elegidas están cerca de la estación captada.
Para usar con cinta o disco, basta con colocarlos para tocar el equipo y listo. No es necesario reajustar P1 a menos que se note distorsiones.
Incluso en este caso una simple disminución del volumen resuelve.
Siempre que emplee el retransmisor, deje el control de volumen del receptor con antena externa en el mismo punto en que se hizo el ajuste.
Q1 - 2N2222 o equivalente -_transistor de RF
CV - trimmer común
L1 - 4 espiras de hilo común con un diámetro de 1 cm.
P1 - 47 k - trimpot.
B1- 6 V - 4 pilas pequeñas o medianas.
S1 - Interruptor simple.
X1- enchufe estéreo
A - antena telescópica de 30 a 40 cm.
R1, R2 - 10 k x 1/8 W - resistores (marrón, negro, naranja).
R3 - 6K8 x 1/8 W - resistor (azul, gris, rojo).
R4 - 47 ohms x 1/8 W - resistor (amarillo, violeta, negro).
C1 - 10 nF, -. Capacitor cerámico (103).
C2 - 4n7 - capacitor cerámico (472).
C3 - 4p7 -_capacitor cerámico.
C4 -100 nF - capacitor de cerámica (104).
Varios: caja plástica, antena telescópica, enchufe estéreo, cable blindado o común, puente de terminales o placa de circuito impreso, soporte para 4 pilas medianas o pequeñas. hilos, soldadura, etc.
