Este circuito ultra-simple sirve para verificar el estado de altavoces, auriculares e incluso LEDs y cápsulas de sonido de baja impedancia. En él, el capacitor se carga con la tensión de 3 V de la batería (formada por dos pilas pequeñas). Cuando ponemos las puntas de prueba en un altavoz o un auricular de baja impedancia ocurre la descarga, con la emisión de un clic sonoro alto.
En el caso del LED, conectando el ánodo a PP1 y el cátodo a PP2 ocurre la producción de un flash luminoso de corta duración si el componente está en buen estado.
La polaridad del capacitor electrolítico debe ser observada, así como la de la batería.

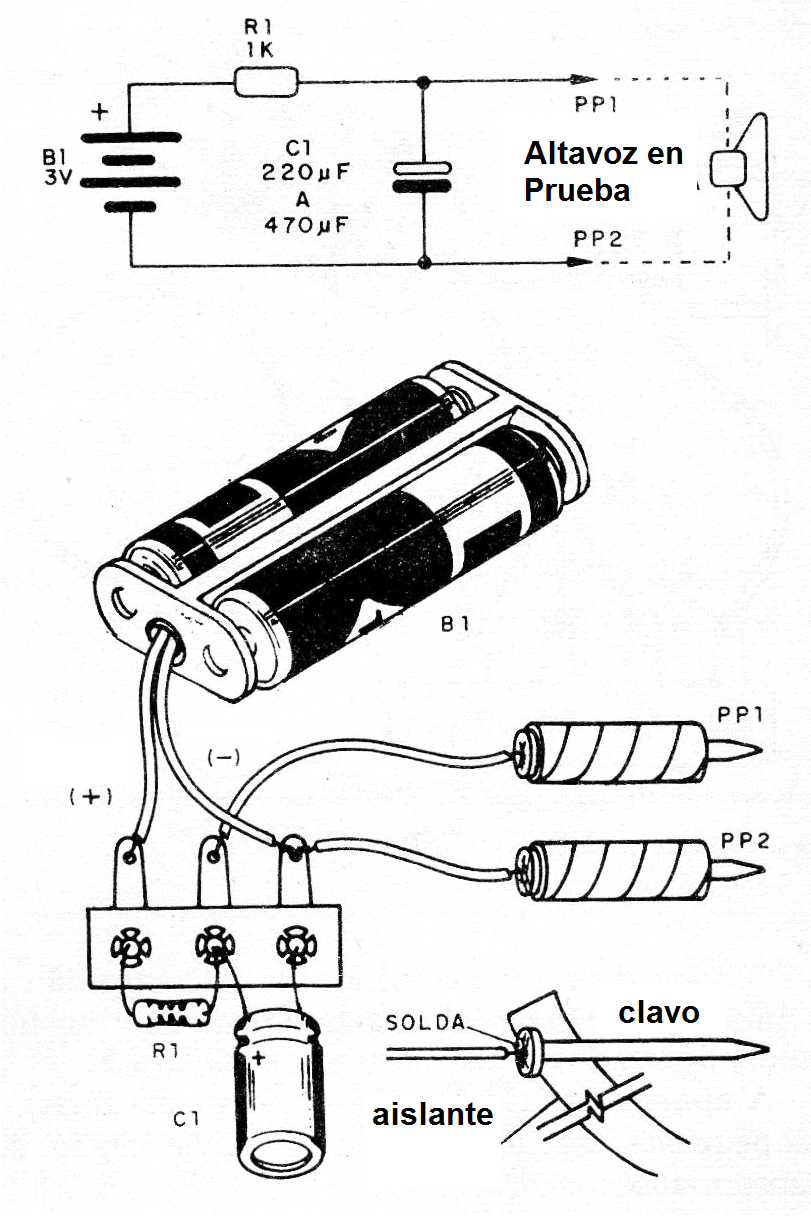

Observamos que el pulso sonoro sólo se emite en el instante en que ponemos las puntas de prueba en los terminales del altavoz. Para producir otro pulso es necesario alejar las puntas y dar unos segundos para que el capacitor se vuelva a cargar. En la figura 1 tenemos el diagrama y el montaje en puente de terminales.
Lista de material
B1- 3 V - dos pilas pequeñas
R1 - 1 k ohms x 1/8 W-resistor - marrón, negro, rojo
C1- 220 uF a 470 uF - capacitor electrolítico de 6 V o más
PP1, PP2 - puntas de prueba
Varios: soporte de dos pilas, puente de terminales, puntas de prueba (improvisadas con clavos), hilos, soldadura, etc.
